오프라인 복굴절 맵핑 시스템
고위상차 측정 대응
- PET와 PI 필름, 두께가 있는 수지와 유리의 위상차 값의 정량 평가가 가능

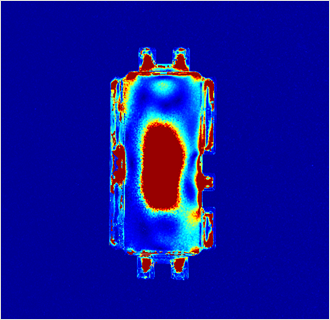

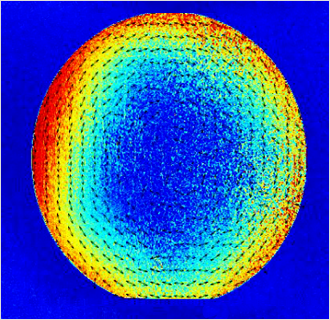

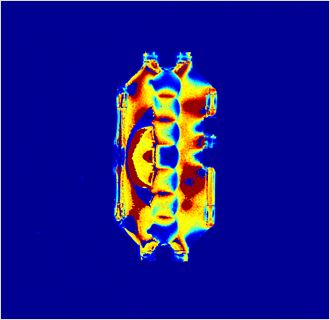

- 용도: 고위상차 필름의 광학 무라의 평가/성형품의 잔류 응력, 성형 조건 평가
- 대상: 보호 필름 (PET/PEN/PS)/수지 성형 제품(Lens, SE)/반도체 Wafer, Glass 기판

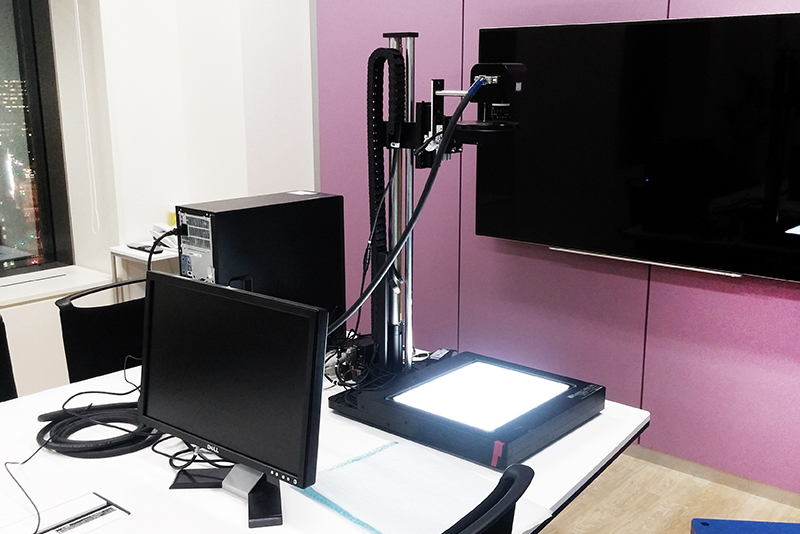

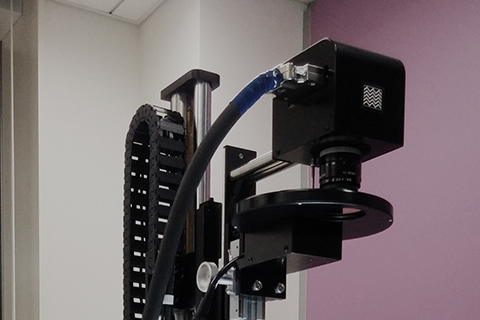

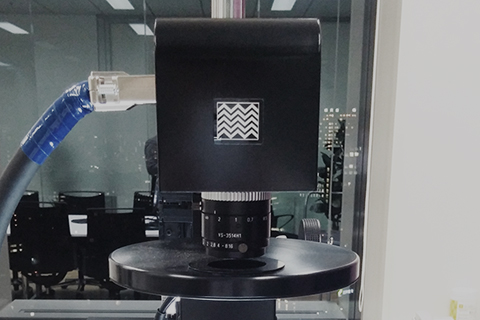

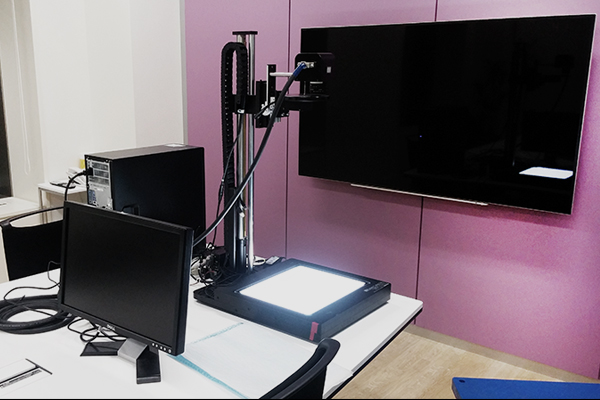

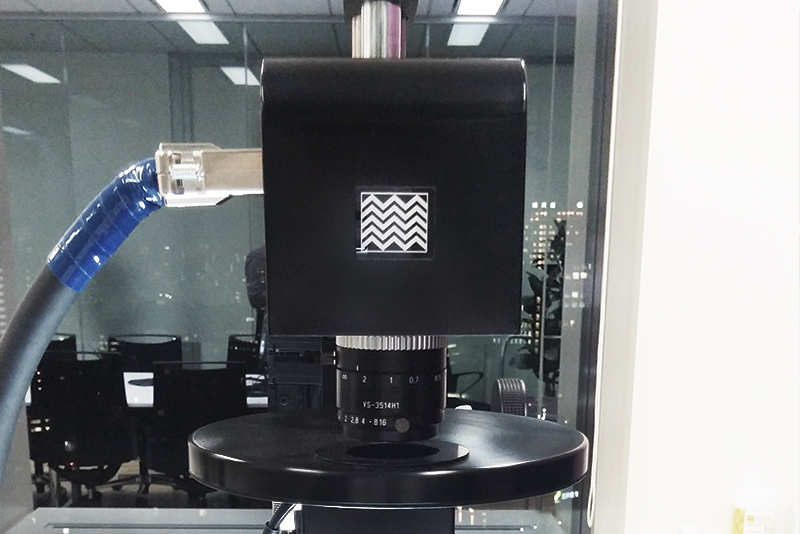

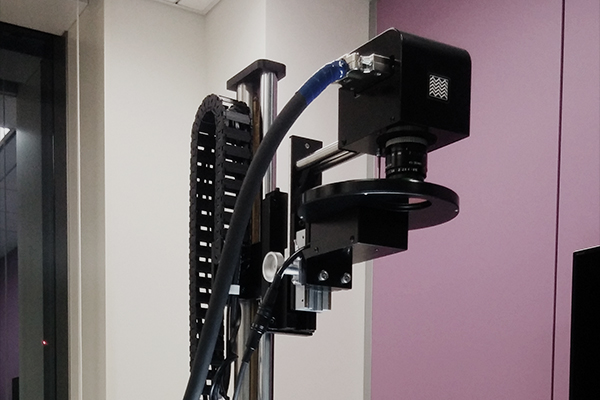

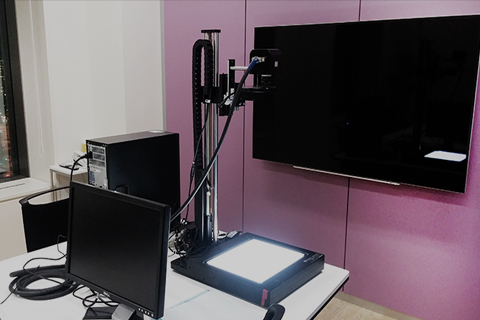

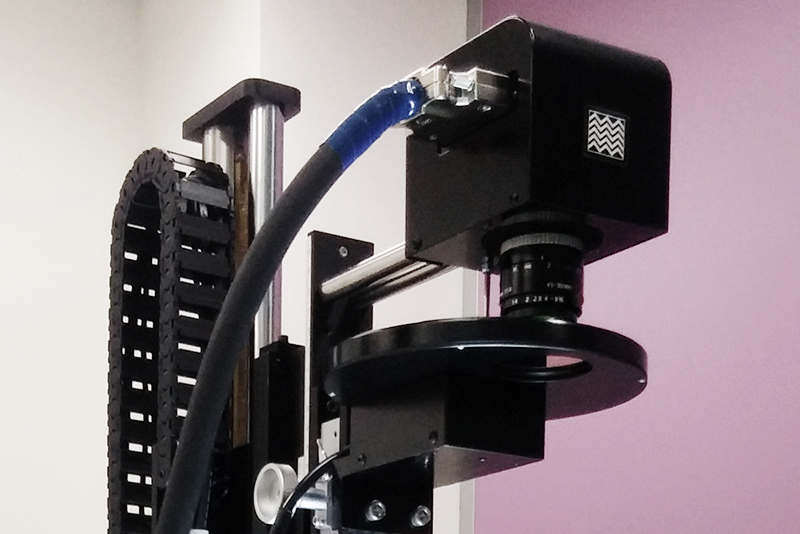

WPA Kamakiri
오프라인 복굴절 맵핑 시스템

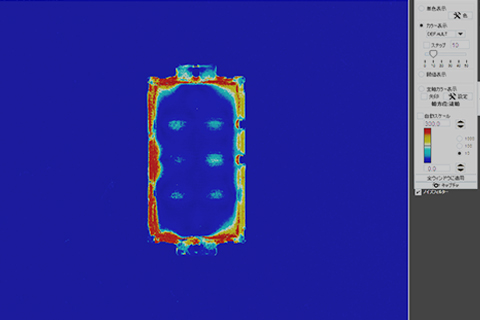

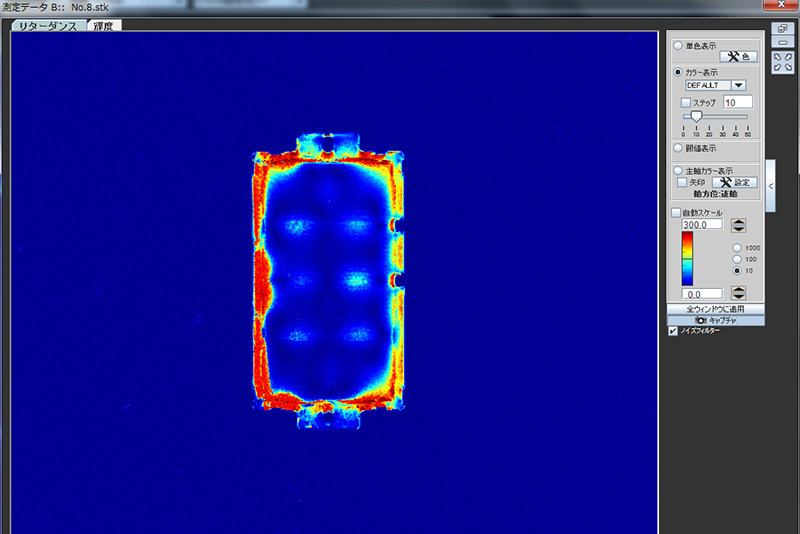

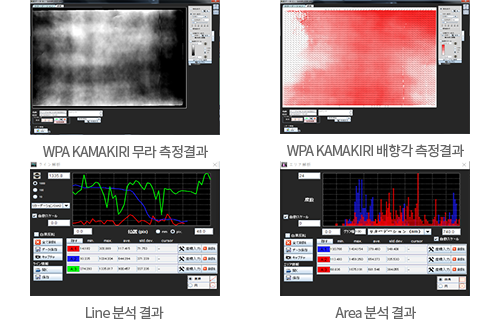

다채로운 데이터 표시
- 측정결과의 임의선상의 꺾은선 그래프와 임의 영역의 통계 해석(평균, 최대최소 등) 가능
- 3D 표시 기능에 따라, 시각적으로 옆줄 무라와 반점 상태의 무라를 좀 더 쉽게 검출
고속 라인으로 측정한 복굴절 데이터를 반송 방향으로 실시간
전송으로 연결 해 나감으로써, 기존 대비 1000 배 빠른고속 측정을
실현하고 있습니다.
작업 공정수의 대폭적인 삭감과 광범위한 무라(mura) 측정 등
기존에는 어려웠던 다양한 2차원 무라(mura) 평가를
가능하게 하고 있습니다.
시스템에 내장 된 대용량 메모리를 이용하여, 몇 분~몇 시간의
복굴절 분포를 연속으로 기록 할 수 있습니다.
또한, 테라서버(2015년 완성 예정)를 광통신으로 KAMAKIRI와
연결하는 것으로, 매월단위, 수백 로트 단위의 연속 기록이
가능하게 되었습니다. 단체 랙으로 연도 별 데이터 보관이 가능하며,
공간 절약화를 실현하고 있습니다.
KAMAKIRI의 데이터는 일단 제어PC에 전송되면서 서버에 데이터가 보관됩니다. 동적면 측정을 이용하여 연신 후, 압출 도중, 텐션 추가 시 등 시시각각 변화하는 광학 필름의 구조를 실시간 가시화 할 수 있습니다. 생산 라인의 어디에서 무슨 일이 일어나고 있는지, 숙련 된 장인의 머리 속에 그려진 현상을 정량화하여 노하우를 전승합니다. 생산의 핵심이 되는 장소에 대한 설치도 설치기구의 설계부터 제안이 가능합니다.
| 측정 항목 | 위상차/ 주축방위 | 측정 영역 | 25×34mm～100×136mm |
|---|---|---|---|
| 위상차의 측정 Range | 0 ～ 3000nm정도 이상 | Data Format | PNG,CSV etc. |
| 위상차의 반복 재현성 | <±1.0nm | Utility | AC100～240V, 50/60Hz, ～6A |
| 주축 방위 측정 Range | 0 ～ 180 deg | 동작 보장 온도 | 0～40deg(No condensation) |
| 주축 방위의 반복 재현성 | <±1.0° | 동작 보장 습도 | < 85%(No condensation) |
| 측정 파장 | 523,543,575nm | 편광 화상 화소수 | 848×680 pixels |
| Software | WPA-VIEW | 표시 기능 |
- 위상차, 배향각의 컬러 맵 표시 - 표시 컬러에 대응한 위상차 또는 배향각의 범위의 수치 설정 가능 - 배향각의 화살표 표시 - 위상차의 다양한 컬러 표시(표준, 단색 등) |
| 분석 기능 | Line Profile 기능(임의의 선, 원주 형태 선택) Area Profile 기능 |
출력 |
- 위상차, 배향각의 화상 Data(PNG)/ 수치 Data(CSV) - 자동 Report(측정 화상 결과와 분석 결과를 1장에 인쇄 가능한 Report로 출력) |
| 항목 | 내용 | 수량 |
|---|---|---|

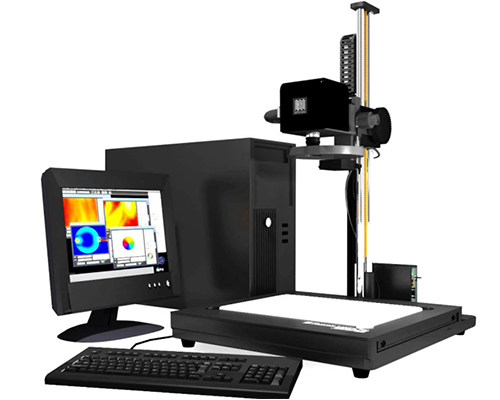

| WPA KAMAKIRI 본체 | CRYSTA PI-5WP, Camera Cable, PC접촉용 PCI-Express Board | 1 |
| 제어용 PC | Windows7 64bi 32GB Memory, Excel Install | 1 |
| PC용 Monitor | 21.5 Inch Wide Monitor | 1 |
| Software | 카메라 제어, Data 해석 | 1 |
| Manual | WPA KAMAKIRI용 Manual | 2 |
| 검사 성적서 | 외관 검사, 기능 확인 검사, 위상차 측정의 반복 재현성 검사 |
