LMK Mobile Air

LMK Mobile Air

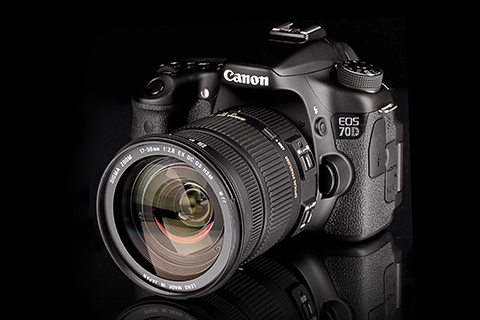

Digital reflex camera for luminance photography

LMK Mobile Advanced는 휴대용 타입의 면 휘도계이며 주 사용범위는 도로조명, 터널조명, 건축조명, 빛공해 등 실외 조명 분야에서의 활용이 특화된 휘도 카메라입니다.

(램프, 조명, 조명을 이용한 프로젝터) 휘도 이미지 측정 기술은 매개변수와 기하학적 데이터에 대한 모든 인수 값을 제공하며, 추가적으로 직접적 사용자의 조명 엔지니어링 정량화를 가능하게 합니다.
이는 실질적 조명 엔지니어링에 대한 측정 결과 뿐만이 아니라 시뮬레이션 결과에 대한 이미지 구축도 가능합니다.

제품이미지

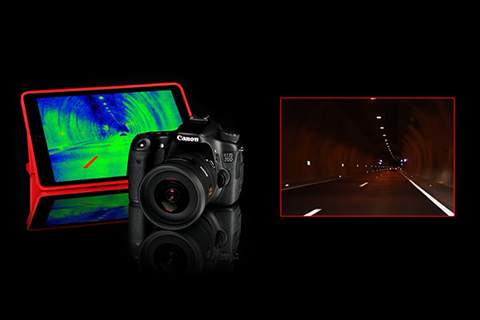

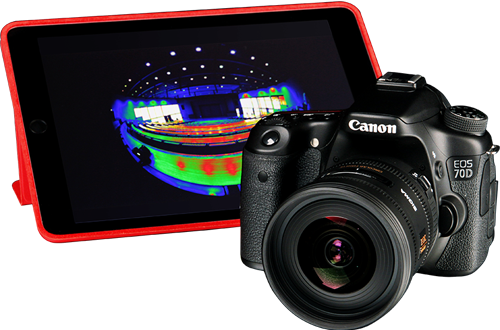

건축 및 도로/터널 조명 분야에서의 활용이 특화된 휘도 카메라 시스템으로 광원과 조명 환경에 대한 공간적 분석이 가능한 Portable 타입의 측정 디바이스 입니다.

조명 환경에 대한 복합적 평가는 단순 포인트 방식의 휘도 측정 장비로는 분석이 불가능하므로 본 제품과 같은 면 휘도 측정시스템을 통하여 각각의 선택적인 휘도 분포를 측정해야만 다양한 환경에 따른 시인성 평가가 가능합니다.

제품이미지

광원 및 조명기기, 조명환경에 대한 광원의 분포를 이미지화하여 복합적인 평가를 할 수 있으며, 측정 이미지 데이터를 시뮬레이션에 직접 적용하여 데이터 분석을 할 수 있습니다.

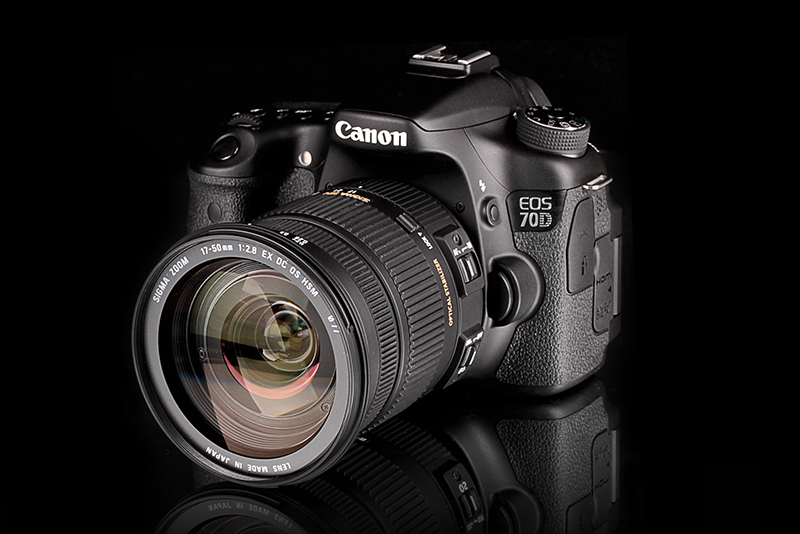

DSLR 카메라 방식이기 때문에 인간의 눈에 가까운 형태에서의 시야각 적용이 가능하다는 강점이 있으며, 시간적, 공간적 제약이 적어 휴대하기 편하고 간단한 측정과 함께 Labsoft를 이용하여 사용자가 원하는 다양한 결과값을 추출할 수 있습니다.

제품이미지
WORK FLOW

airports

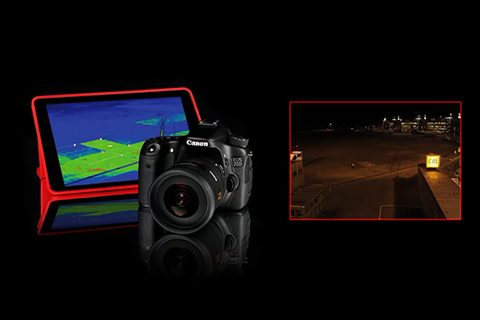

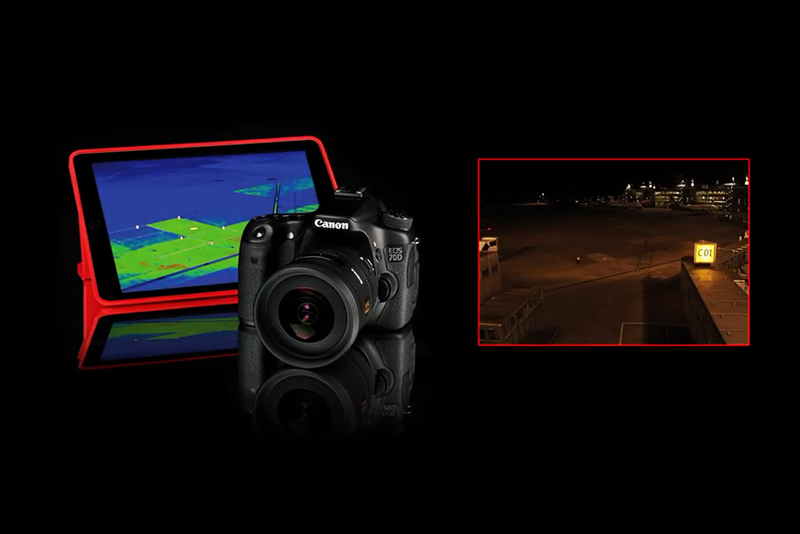

공항 에이프런의 조도 분포 및 수평 조도 측정.
LMK 측정 시스템은 공공 장소와 거리에서 나타나는 도시환경에 대한 조명 측정을 하기 위해 적합한 장비입니다.
WORK FLOW

artificial road

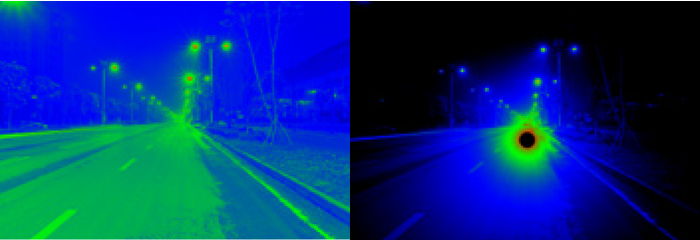

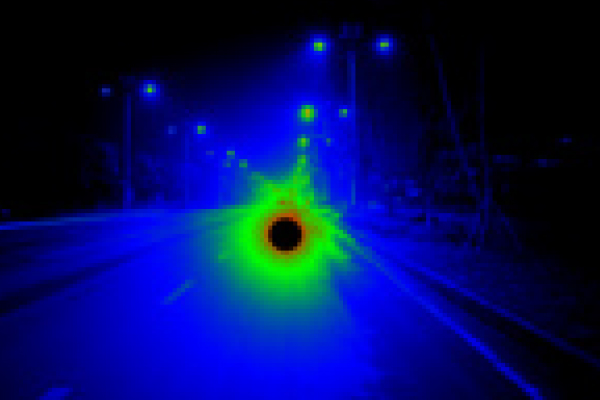

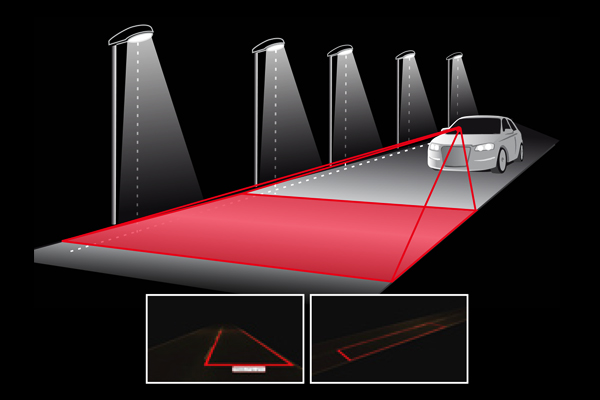

인공도로조명을 위한 TI법을 이용한 눈부심 결정.
LMK 측정 시스템은 기존의 규범과 디자인 프로젝트를 확인하는 방법에 대한 간단하고 빠른 방법으로 전체 조명에 대한 인체공학적 혹은 공간적 측정, 분석이 가능합니다.
WORK FLOW

tunnel entrances

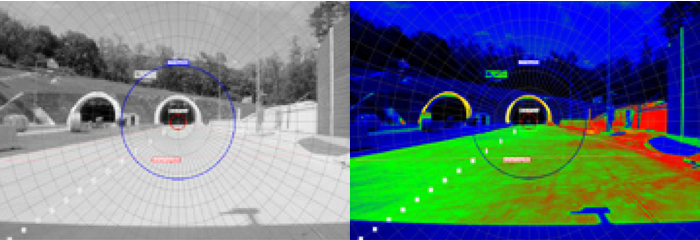

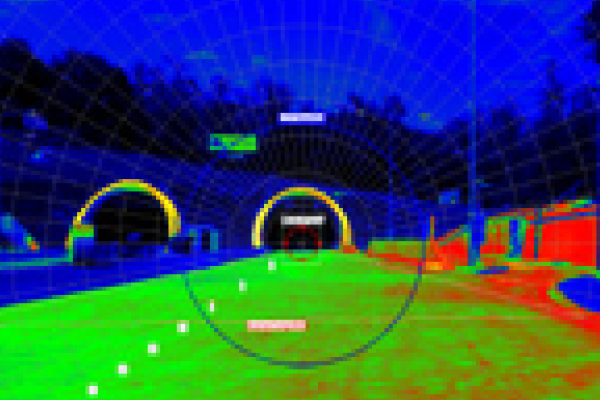

터널 입구 앞 접근 구역의 L20° 휘도 측정.
LMK 측정 시스템은 공공장소에서 나타나는 조명의 다양한 연색성 및 설치 조명에 대한 효율을 평가하기 적합 합니다.
01
ICON
Glare evaluation-
전체 조명, 섬광, 인체공학적 및 위험에 관한 기존 표준 및 실제 조명 적용 개념을 쉽게 측정하고 검증
도로조명을 위한 TI 방법에 의한 글레어 평가(EN13201)
터널 입구(CIE Publ)에서 인공 조명에 대한 L20° 측정 수행)
스포츠시설이나 조명광고를 이용한 옥외광고물 등 인공외관조명을 위한 섬광값 산정
  (최대 허용 조도(LAI) 또는 등가의 베일 조도)
실내 인공조명의 광택 평가(UGR, DGP, GR)
02
ICON
Measuring Roads and Tunnels-
지능형 소프트웨어 도구를 사용하여 교통 경로의 보안과 관련된 휘도 값을 신속하게 평가하고 삭제
도로 및 터널의 조도 값(즉, EN13201)에 따른 평가
다양한 운송 사용자, 도로 표지 및 마커의 가시성 확인
기상조건 기타 공공교통수단의 조도수준 및 이상상태 검토
03
ICON
Further Applications-
도시 환경의 실외 지역, 도로 및 공공 장소의 휘도에 대한 빠르고 쉬운 평가에 매우 적합
전면 및 기타 수직면에서의 높은 조명에 대한 빠르고 쉬운 결정
공항 에이프런과 기타 수평면 등 조명면의 조도분포 평가
루미안스의 수준평가와 실내환경에서의 분포
04
ICON
Measurement results-
센서/해상도 : CMOS Canon APS-C 5566(H) x 3706(V)
파일 형식 : 14비트 RAW - 압축되지 않은 계층 구조로서의 데이터
PC-인터페이스 : USB 2.0을 통한 PC로의 CR2 이미지 파일 전송
휘도 영상 해상도 : 2748(H) x 1834(V)
동적 해상도 : 단일 측정 (1:4000), 고인성 측정 (1:30000 )
FIELD OF

APPLICATIONS

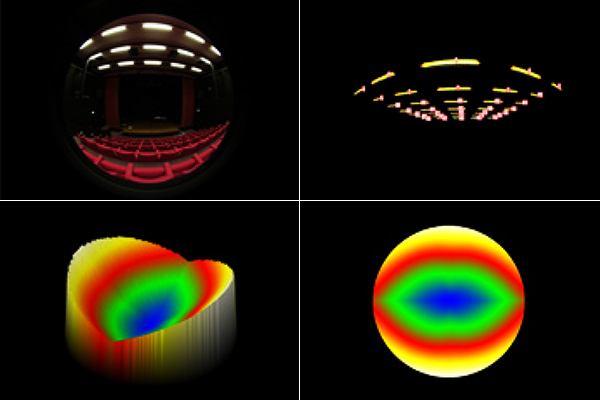

램프, 조명, 조명을 이용한 프로젝터 휘도 이미지 측정 및 구축
광원과 조사면에 대한 배광분포 묘사 / UGR 기준에 따른눈부심 평가 / 컨트라스트 정의 와 공간 컨트라스트 분포 / 램버시안 법칙에 따른 조도값 환산
Digital reflex camera for luminance photography

LMK Mobile Advanced

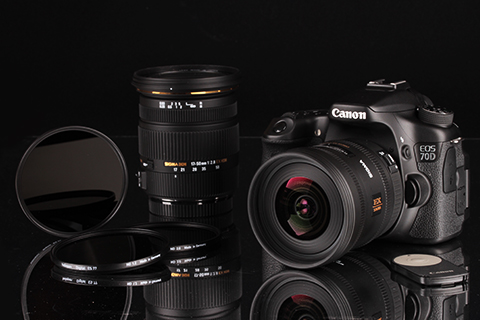

LMK 시스템에 고품질 디지털 카메라를 적용하면 휘도 이미지를 쉽고 빠르게 캡처 할 수 있습니다.
이미지를 평가하기 위해 LMK LabSoft 소프트웨어의 완벽한 기능을 활용할 수도 있습니다.
