L3-Standard

L3-Standard

LED-based standards for luminance, luminous intensity (distribution) and luminous flux

L3 standard는 LED 기반의 기준광원으로
휘도, 배광분포, 광속의 기준값을 정량화할 수 있습니다.

OSRAM Golden LED sample을 기반으로 안정적이며,
정확한 광원의 광량적 정보를 얻어 낼 수 있습니다.

테크노팀의 LMK 사용자들을 위한 기준이 되는 정보로,
값의 검교정상태를 손쉽게 확인할 수 있습니다.

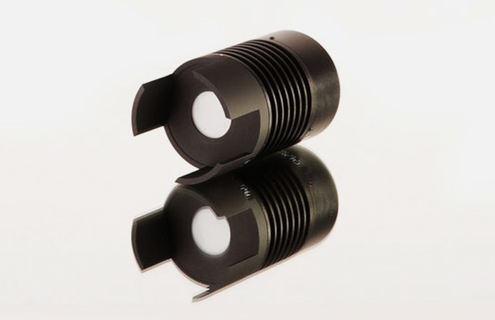

제품이미지

L3 standard는 안정적인 휘도값과 함께 색좌표의
측정 불확실성 정보를 검교정서에 명시된 부분과 함께 보장하며,
이는 외부에 확산판이 함께 부착되어, 일정한 휘도의 값을 보장합니다.

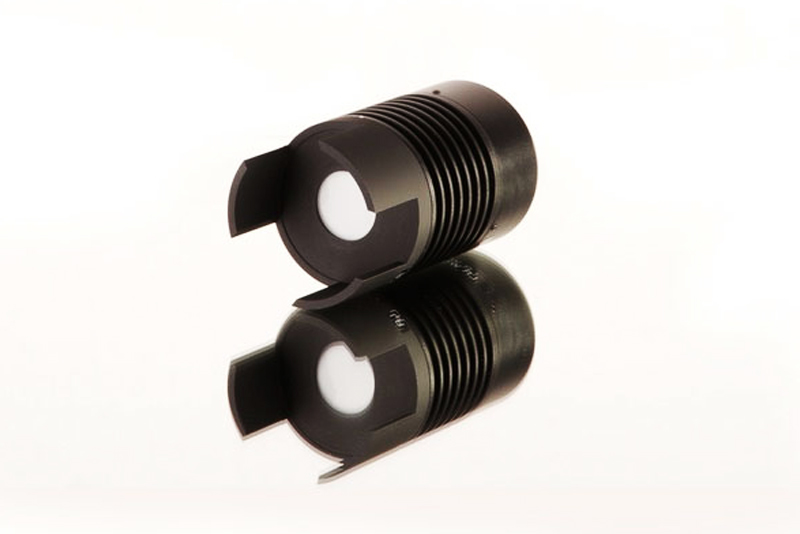

제품이미지
WORK FLOW

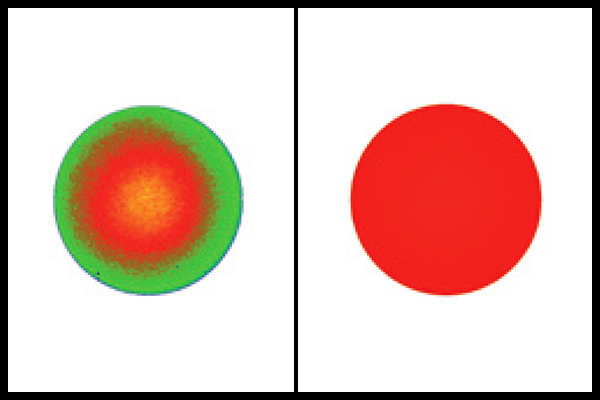

Luminance and colour image

LED에 광도, 광속 및 발광 강도에 대한 안정적인 색상의 표준을 제공합니다.
WORK FLOW

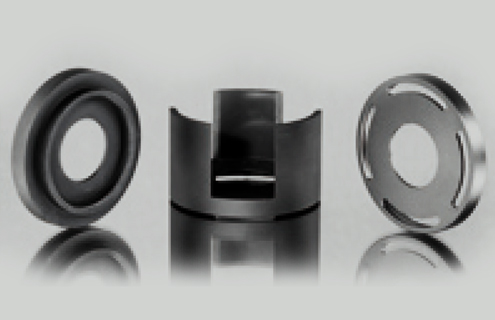

Different views

광도 수량의 안정성은 펠티에 장치가 포함된 온도 제어와 분광적으로 일치하는 광다이오드를 포함하는 강도 제어를 통해 달성됩니다.
WORK FLOW

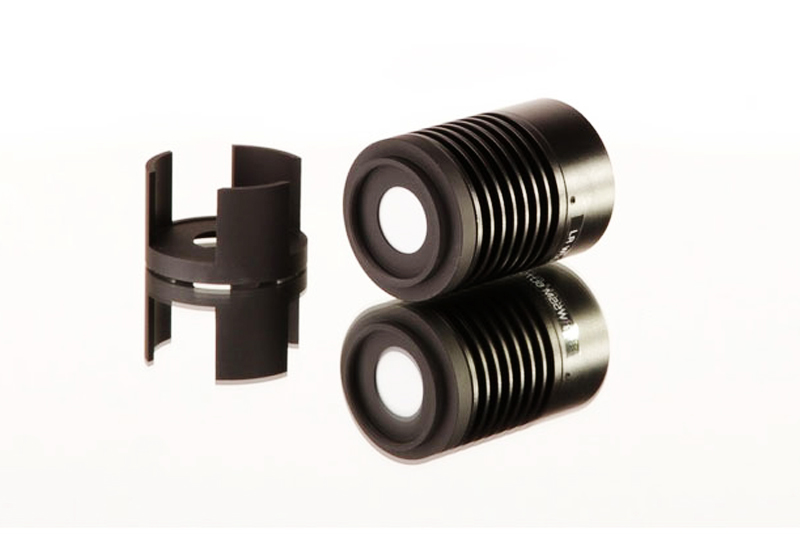

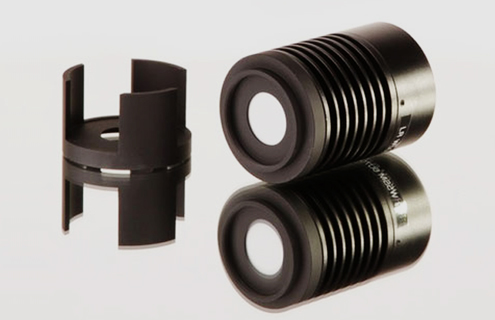

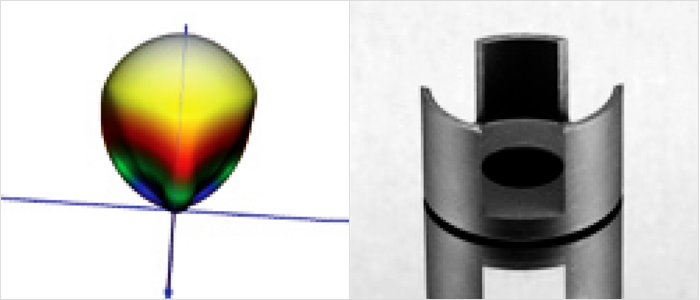

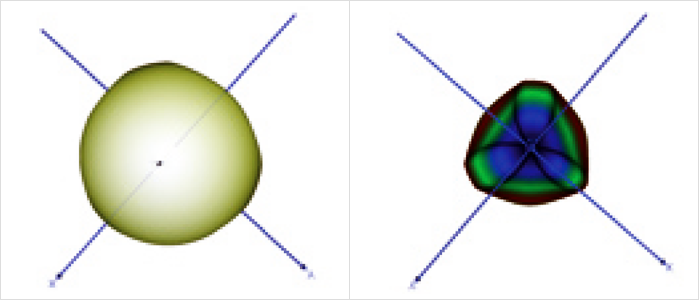

LID measured with a crown cover

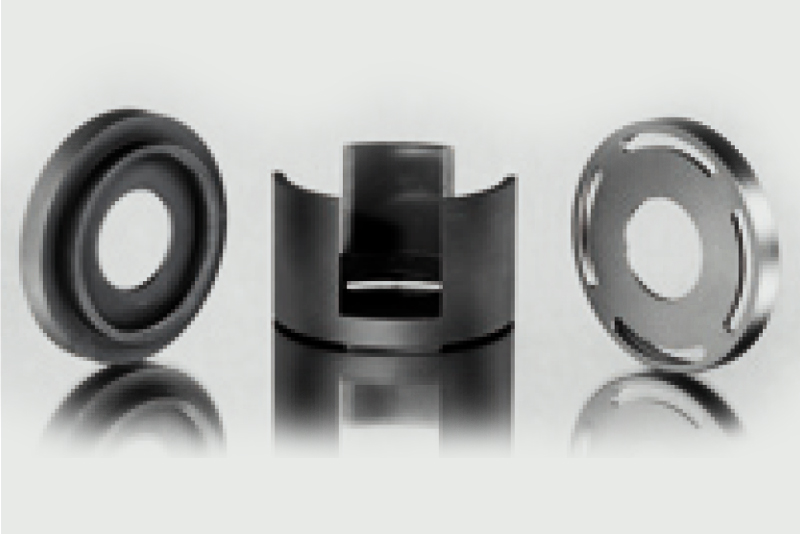

교환 가능한 엔드 커버가 있는 폐쇄형 하우징에서는 정격 전류의 약 2/3에서 작동하는 각 L3 standard에 대해 사전 설정 및 선택한 고출력 LED가 사용됩니다.
01
ICON
Features-
높은 수준의 휘도의 안정성(<1%/100h)
주파장 컬러의 높은 안정성(<1nm/10h)
상온에서의 안정적인 동작 (15°C to 30°C)
SMCF(Spectral Mismatch Correction Factor) 정의
LED 광원의 검교정서 제공 및 카메라 교정
광속 교정 / 안정적 테스트 / 배광분포 비교
02
ICON
Advantages-
출구 개구부 위의 균일한 휘도(<2% 비인공성)
표준 장비 (빨간색, 녹색, 파란색, 노란색, 주황색, 흰색)
현재 작동 상태 (직렬 번호, 작업 시간, 온도, ...)
변동 색상 좌표는 교정 인증서에 명시된 측정 불확도 내에 표기
표준 색상 외에, 고객의 요청에 따라 다른 색상도 제공
03
ICON
Calibration-
공장 보정에 대한 인증을 제공
발광 다이오드 조립 부품의 광도 데이터의 추적성을 위해 국가 방법론 연구소(예: PTB (D) 또는 METAS (CH)에서 장치 교정 가능
휘도 L과 색도 좌표 x,y가 인증
광속 데이터, 광도(정상 방향) 및 발광체 강도 분포는 요청에 따라 전달
04
ICON

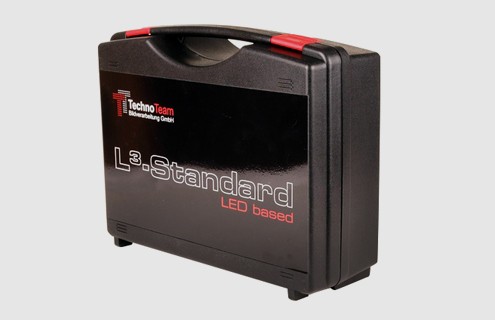

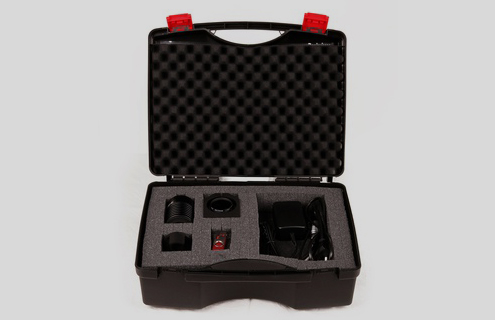

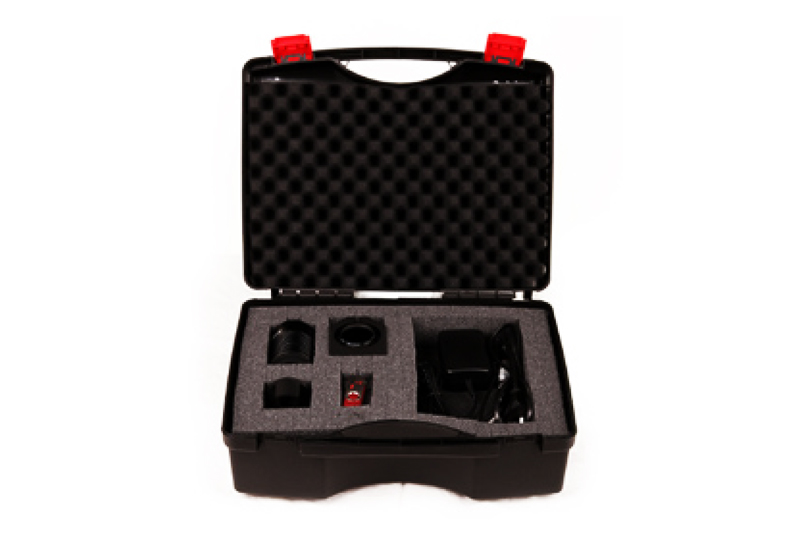

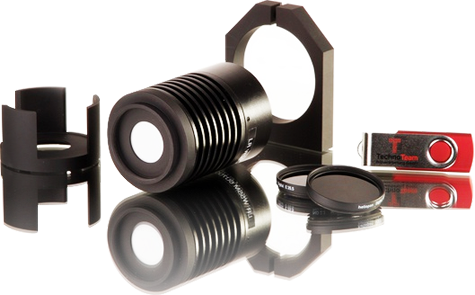

Scope of delivery-
원하는 유형의 L3-standard (평단 커버 포함)
휘도 및 색상 좌표 x,y에 대한 공장 교정 인증서 (정보: 상대 스펙트럼 전력 분포)
전원 공급 장치 / USB 연결 케이블
내부 데이터 표시 소프트웨어 (Windows ® 버전 XP 이상, 32비트)
자체 프로그램에 포함하기 위한 ActiveX ® 인터페이스
FIELD OF

APPLICATIONS

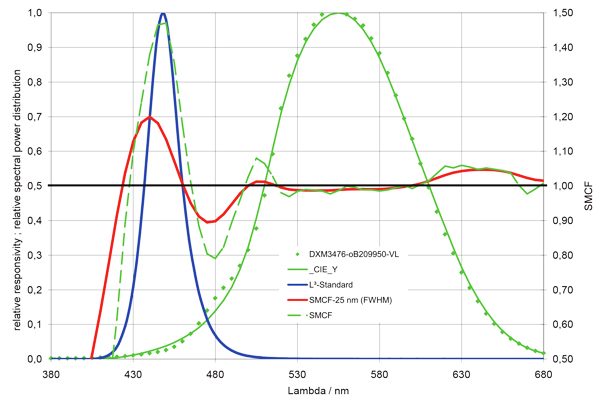

SMCF(Spectral Mismatch Correction Factor) 적용
LED-based standards

L3-Standard

L3-standard는 발광성을 위한 LED 기반 표준, 광도(배포) 및 광속 측정 시스템입니다.
스펙트럼의 미스매칭정도를 통해 비슷한 상대적 분광 분포의 시스템 조정이 가능합니다.
