35개의 개별 파장을 조합하여 유저가 원하는 스펙트럼을 생성합니다.

Gamma Scientific의 SpectralLED tunable light source를 통하여 사용자는 시중의 광원들을 재현할 수 있으며, 사용자 정의 스펙트럼을 만들어 입력하여 시뮬레이션 할 수 있습니다. 전체적인 플랫폼은 자동 테스트 시스템에서 부터 생산 라인 시스템까지 다양하게 적용할 수 있습니다.

01

Features-: 가시광과 NIR 영역을 커버하는 35개의 개별적인 파장의 LED 램프; 강력한 합성 엔진 – 빠르게 CIE 조명과 Macbeth 색 패치를 시뮬레이션 합니다.; 장비 내의 RMS 스펙트럼 피팅을 통해 유저가 불러오는 스펙트럼에 대한 시뮬레이션이 가능합니다.; DC 정전류 드라이버를 통해 실시간으로 정확한 아웃풋을 출력합니다.

02

Application-: 카메라와 이미지 센서 캘리브레이션; 포토다이오드 디텍터 반응 특성 검사; 스펙트럼 / 조명 시뮬레이션; 진단 의료 영상; 기술 및 산업 사진술

03

Products-: RS-7-1 Benchtop model; RS-7-2 Large Output Port; RS-7-3 Fiber Optic Output; RS-7-4 Wafer Probe Illuminator; RS-7-6 Wide Field of View; RS-7-7 Light Booth; RS-7-940 SWIR Uniform Light Source

04

Additonall Features-: 지속적인 전류 드라이버 & 빌트-인 광학 피드백; 정교하고 플리커 없는 실시간 출력; 빠르고 반복적인 퍼포먼스를 위한 반도체 디자인; NVLAP(NVLAP lab code 200823-0) 로부터 캘리브레이션 정확도에 대한 ISC/IEC 17025 승인

RS-7 series

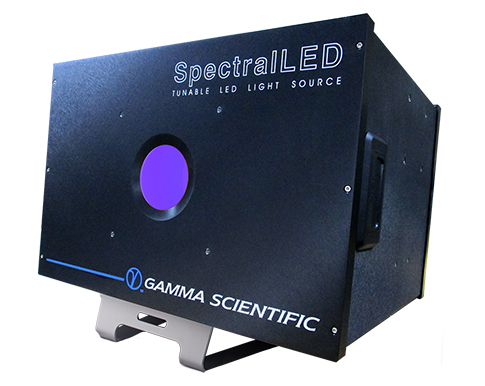

RS-7-1 Benchtop Uniform Light source
* SWIR 및 Motorized Iris 옵션 가능

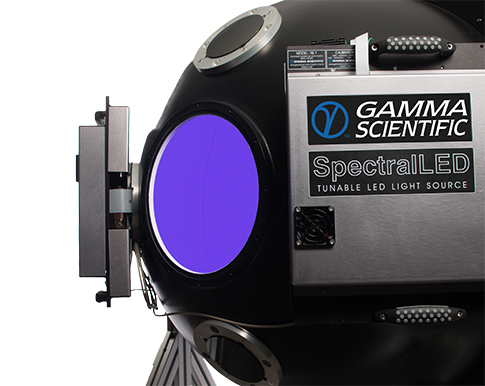

RS-7-2 Large Output Port

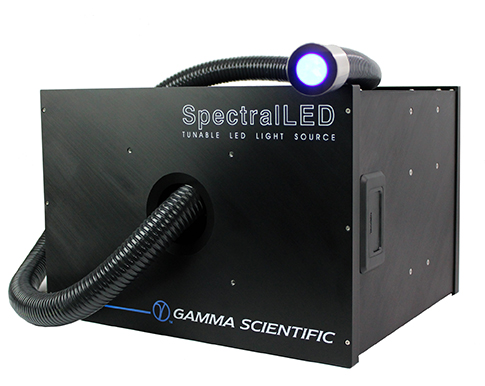

RS-7-3 Fiber Optic Output

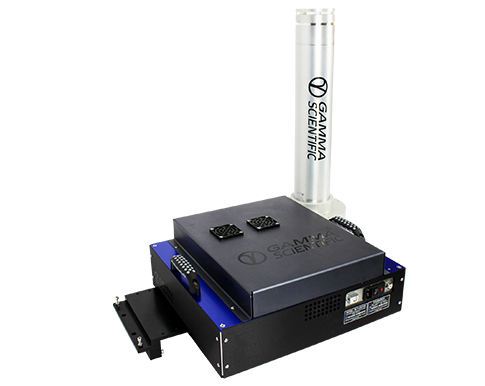

RS-7-4 Wafer Probe Illuminator

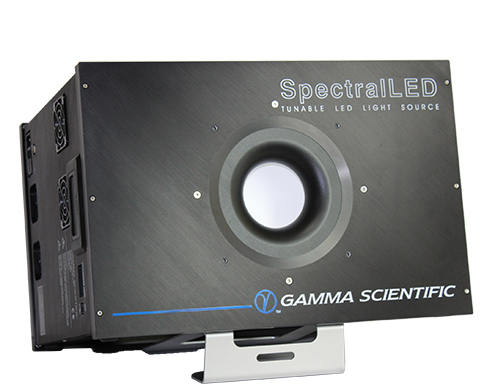

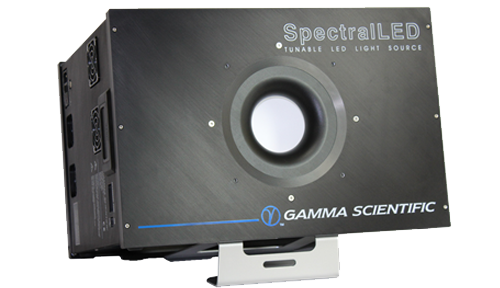

RS-7-6 Wide Field of View

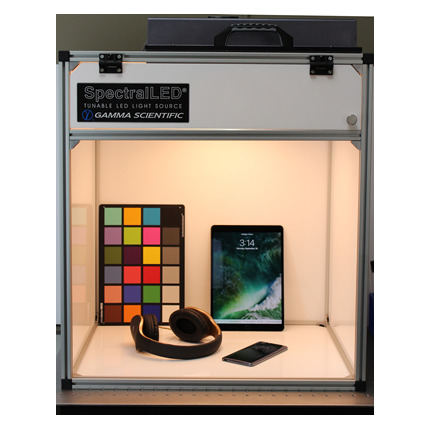

RS-7-7 Light Booth

RS-7-940 SWIR Uniform Light Source

RS-7 Series

Tunable light source 제품군

구분	RS-7-1 Benchtop	RS-7-1 SWIR	RS-7-2 Large output port	RS-7-3 Fiber optic output	RS-7-4 Wafer Probe Illuminator	RS-7-6 Wide Field of View	RS-7-7 Light Booth	RS-7-940 Benchtop
소스 지오메트리	75mm의 지름, 램버시안 방사 소스	75mm의 지름, 램버시안 방사 소스	150mm, 300mm 혹은 600mm의 균일한 아웃풋, 램버시안 방사 소스 (요청에 따라 다른 아웃풋 사이즈 제작 가능)	일반적으로 0.55 NA (광섬유에 의존, 해당 내용은 광학적 지오메트리임)	100 x 100mm 사각형 배플 튜브	75mm의 지름을 가지는 균일한 아웃풋, 180도의 Field of view, 램버시안 방사 소스	약 500mm x 500mm x 500mm 범위 내에서 시각적 색상 평가 가능한 가상의 무한 조명 조건	38mm 지름의 균질화 롯드(길이 약 190mm)가 디퓨저에 있으며 광학적으로 아웃풋 표면에 접합되어 있음
제품 크기	405mm x 460mm x 305mm, 약 17.5kg	405mm x 460mm x 305mm, 약 17.5kg	-	-	-	405mm x 460mm x 305mm, 약 17.5kg	내부 크기 약 500 mm x 500mm x 500mm	405mm x 460mm x 305mm, 약 17.5kg
공간 균일도	8° field of view 에서 ≥ 97%의 균일도	8° field of view 에서 ≥ 97%의 균일도	≥ 99%	일반적으로 > 70% (광섬유에 의존)	110mm field of view 에서 ≥ 99%의 균일도	≥ 95% over 180° (2π steradians)	-	≥ 97%
스펙트럼 범위	380 nm ~ 1,000 nm (요청에 따라 특정 파장 범위 가능)	900 nm ~ 1700 nm (요청에 따라 특정 파장 범위 가능)	380 nm ~ 1,000 nm (요청에 따라 특정 파장 범위 가능)	380 nm ~ 1,000 nm (요청에 따라 특정 파장 범위 가능)	380 nm ~ 1,000 nm (요청에 따라 특정 파장 범위 가능)	380 nm ~ 1,000 nm (요청에 따라 특정 파장 범위 가능)	380 nm ~ 1,000 nm (요청에 따라 특정 파장 범위 가능)	940 ± 10 nm
스펙트럼 출력	32 discrete LED channels, 3 broadband LED Channels Visible resolution ~ 15 nm, NIR resolution ~ 50 nm (typical channel spacing)	10 discrete LED channels SWIR resolution ~ 50 nm (typical channel spacing)	32 discrete LED channels, 3 broadband LED Channels Visible resolution ~ 15 nm, NIR resolution ~ 50 nm (typical channel spacing)	32 discrete LED channels, 3 broadband LED Channels Visible resolution ~ 15 nm, NIR resolution ~ 50 nm (typical channel spacing)	32 discrete LED channels, 3 broadband LED Channels Visible resolution ~ 15 nm, NIR resolution ~ 50 nm (typical channel spacing)	32 discrete LED channels, 3 broadband LED Channels Visible resolution ~ 15 nm, NIR resolution ~ 50 nm (typical channel spacing)	32 discrete LED channels, 3 broadband LED Channels Visible resolution ~ 15 nm, NIR resolution ~ 50 nm (typical channel spacing)	16 discrete LED channels
스펙트럼 피크	395nm, 405nm, 420nm, 430nm, 450nm, 460nm, 475nm, 495nm, 505nm, 520nm, 525nm, 535nm, 570nm, 595nm, 610nm, 620nm, 630nm, 637nm, 660nm, 675nm, 685nm, 700nm, 715nm, 730nm, 750nm, 760nm, 780nm, 805nm, 850nm, 895nm, 940nm, 965nm 2,700K Warm White, 3,000K Warm White, 6,500K Cool White (사용자 지정 구성 가능)	910nm, 940nm, 980nm, 1050nm, 1200nm, 1300nm, 1450nm, 1550nm, 1650nm (사용자 지정 구성 가능)	395nm, 405nm, 420nm, 430nm, 450nm, 460nm, 475nm, 495nm, 505nm, 520nm, 525nm, 535nm, 570nm, 595nm, 610nm, 620nm, 630nm, 637nm, 660nm, 675nm, 685nm, 700nm, 715nm, 730nm, 750nm, 760nm, 780nm, 805nm, 850nm, 895nm, 940nm, 965nm 2,700K Warm White, 3,000K Warm White, 6,500K Cool White (사용자 지정 구성 가능)	395nm, 405nm, 420nm, 430nm, 450nm, 460nm, 475nm, 495nm, 505nm, 520nm, 525nm, 535nm, 570nm, 595nm, 610nm, 620nm, 630nm, 637nm, 660nm, 675nm, 685nm, 700nm, 715nm, 730nm, 750nm, 760nm, 780nm, 805nm, 850nm, 895nm, 940nm, 965nm 2,700K Warm White, 3,000K Warm White, 6,500K Cool White (사용자 지정 구성 가능)	395nm, 405nm, 420nm, 430nm, 450nm, 460nm, 475nm, 495nm, 505nm, 520nm, 525nm, 535nm, 570nm, 595nm, 610nm, 620nm, 630nm, 637nm, 660nm, 675nm, 685nm, 700nm, 715nm, 730nm, 750nm, 760nm, 780nm, 805nm, 850nm, 895nm, 940nm, 965nm 2,700K Warm White, 3,000K Warm White, 6,500K Cool White (사용자 지정 구성 가능)	395nm, 405nm, 420nm, 430nm, 450nm, 460nm, 475nm, 495nm, 505nm, 520nm, 525nm, 535nm, 570nm, 595nm, 610nm, 620nm, 630nm, 637nm, 660nm, 675nm, 685nm, 700nm, 715nm, 730nm, 750nm, 760nm, 780nm, 805nm, 850nm, 895nm, 940nm, 965nm 2,700K Warm White, 3,000K Warm White, 6,500K Cool White (사용자 지정 구성 가능)	395nm, 405nm, 420nm, 430nm, 450nm, 460nm, 475nm, 495nm, 505nm, 520nm, 525nm, 535nm, 570nm, 595nm, 610nm, 620nm, 630nm, 637nm, 660nm, 675nm, 685nm, 700nm, 715nm, 730nm, 750nm, 760nm, 780nm, 805nm, 850nm, 895nm, 940nm, 965nm 2,700K Warm White, 3,000K Warm White, 6,500K Cool White (사용자 지정 구성 가능)	-
스펙트럼 파장 두께	일반적으로 가시광 영역에선 20nm의 FWHM, NIR에선 50nm FWHM을 가집니다	50nm FWHM	일반적으로 가시광 영역에선 20nm의 FWHM, NIR에선 50nm FWHM을 가집니다	일반적으로 가시광 영역에선 20nm의 FWHM, NIR에선 50nm FWHM을 가집니다	일반적으로 가시광 영역에선 20nm의 FWHM, NIR에선 50nm FWHM을 가집니다	일반적으로 가시광 영역에선 20nm의 FWHM, NIR에선 50nm FWHM을 가집니다	일반적으로 가시광 영역에선 20nm의 FWHM, NIR에선 50nm FWHM을 가집니다	Typical 50nm FWHM
구현 가능한 프리셋 스펙트럼	CIE Illuminants A, B, C, D50, D55, D65, D75, E, F1-F12, MacbethTM / X-RiteTM Color Patches	-	CIE Illuminants A, B, C, D50, D55, D65, D75, E, F1-F12, MacbethTM / X-RiteTM Color Patches	CIE Illuminants A, B, C, D50, D55, D65, D75, E, F1-F12, MacbethTM / X-RiteTM Color Patches	CIE Illuminants A, B, C, D50, D55, D65, D75, E, F1-F12, MacbethTM / X-RiteTM Color Patches	CIE Illuminants A, B, C, D50, D55, D65, D75, E, F1-F12, MacbethTM / X-RiteTM Color Patches	CIE Illuminants A, B, C, D50, D55, D65, D75, E, F1-F12, MacbethTM / X-RiteTM Color Patches	-
복사 휘도 범위	일반적으로 최대 15,000 μW / cm2 / sr 일반적으로 최소 15 μW / cm2 / sr	-	안에 들어가는 적분구의 크기와 광 엔전의 숫자에 따라 다릅니다. 해당 값들과 아웃풋 특성에 대한 내용은 협의가 필요합니다.	500 μW/cm2 (5cm 에서, 광섬유와 파장에 의존함) 까지 가능	-	일반적으로 최대 2,500μW/cm2/sr 일반적으로 최소 2.5μW/cm2/sr (스펙트럼에 의존함)	-	-
휘도 범위	일반적으로 최대 30,000 cd / m2 (스펙트럼에 의존) 일반적으로 최소 30 cd / m2 (ND필터 사용 시 0.03 cd/m2 까지 가능)	-		1,000 lux (광섬유와 파장에 의존함) 까지 가능	-	일반적으로 최대 5,000cd/m2 일반적으로 최소 5 cd/cm2 (스펙트럼에 의존함) (ND필터 사용 시 0.01 cd/m2 까지 가능)	-	-
조도 정확도	± 1% Absolute, NIST traceable	± 3% Absolute	± 1% Absolute, NIST traceable	± 1% Absolute, NIST traceable	± 1% Absolute, NIST traceable	± 1% Absolute, NIST traceable	± 1% Absolute, NIST traceable	± 1% Absolute, NIST traceable
스펙트럼 정확도	± 1 nm centroid wavelength	± 2.5 nm centroid wavelength	± 1 nm centroid wavelength	± 1 nm centroid wavelength	± 1 nm centroid wavelength	± 1 nm centroid wavelength	± 1 nm centroid wavelength	± 1 nm centroid wavelength

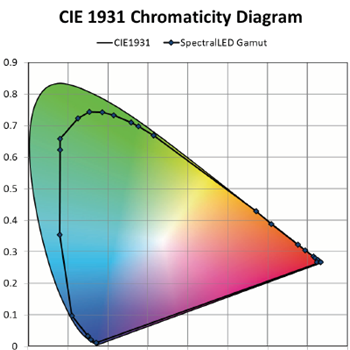

색 정확도	CIE 1931 x,y ± 0.003	-	CIE 1931 x,y ± 0.003	CIE 1931 x,y ± 0.003	CIE 1931 x,y ± 0.003	CIE 1931 x,y ± 0.003	CIE 1931 x,y ± 0.003	-
선형성	< 0.1 % RMS of full scale	< 0.1 % RMS of full scale	< 0.1 % RMS of full scale	< 1 % RMS of full scale	< 0.1 % RMS of full scale	< 0.1 % RMS of full scale	< 0.1 % RMS of full scale	< 0.1 % RMS of full scale
인터페이스 연결	USB 2.0 타입 B 와 DB-9	USB 2.0 타입 B 와 DB-9	USB 2.0 타입 B 와 DB-9	USB 2.0 타입 B 와 DB-9	USB 2.0 타입 B 와 DB-9	USB 2.0 타입 B 와 DB-9	USB 2.0 타입 B 와 DB-9	USB 2.0 타입 B 와 DB-9
인가 전압 및 전력	110 to 240 VAC at 50-60Hz, 600W 최대	110 to 240 VAC at 50-60Hz, 600W 최대	110 to 240 VAC at 50-60Hz, 600W 최대	110 to 240 VAC at 50-60Hz, 600W 최대	110 to 240 VAC at 50-60Hz, 600W 최대	110 to 240 VAC at 50-60Hz, 600W 최대	110 to 240 VAC at 50-60Hz, 600W 최대	110 to 240 VAC at 50-60Hz, 600W 최대
