Introduction

Angular luminescence spectrometer

Phelos는 OLED와 다른 발광 소자, 박막의 발광을 특징짓는 각도 발광 분광기입니다.

기존의 고니오미터는 전기발광(EL)와 광발광(PL) 중 하나에만 측정초점을 맞추고 있지만, 펠로스는 두 가지 기법을 하나의 계측기에 통합하고 매개 변수를 추출하기 위한 강력한 시뮬레이션 소프트웨어 Setfos에 링크를 제공합니다.

WORK FLOW

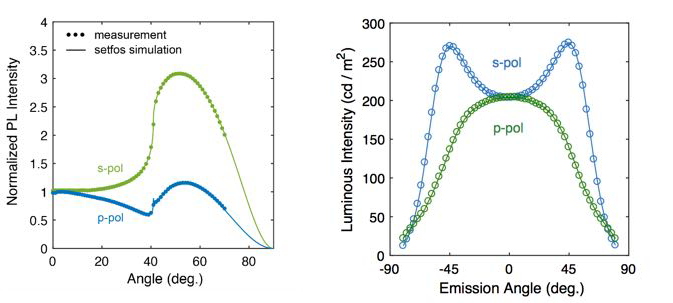

PL and EL excitation

단일 필름 또는 Working device 전기 발광(EL) 또는 광 발광(PL) 편광 S파 및 P파 측정

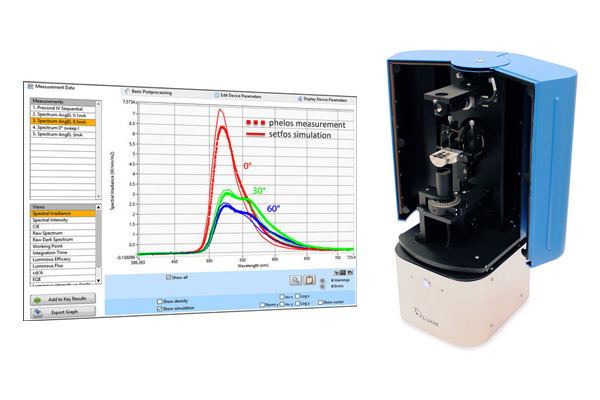

Setfos 시물레이션과 간편한 연동/소자 내 분자의 방향 및 위치 결정

01

Features-: OLED 효율; 시야각; 방향 및 위치 확인; 원클릭 동작

02

Measured quantities-: 효율성: EQE, Lm/W 및 Cd/A; 방출각당 스펙트럼 및 색상; 통합된 SMU를 통한 전류 전압-휘도(IVL); 광명화 • 극화

03

Specifications-: 각도 범위: -85° ~ +85: 분해능: < 1°; 스펙트럼 범위: 360 – 880 nm, 분해능 1.2nm; 편광기 및 매크로 추출기 렌즈 포함; 스폿 크기: 100μm – 5mm

04

Advantages-: 단일 필름 또는 작동 장치의 특성; Pelos의 측정을 Setfos의 시뮬레이션과 쉽게 결합; 방출된 스펙트럼의 각도 변화로부터 방출되는 분자의 방향 및 위치 결정; 실험과 시뮬레이션을 결합하여 장치의 내부 작동 분석; 통합형 광중량 방출 모델을 통해 측정 결과 시뮬레이션

FIELD OF

APPLICATIONS

OLED, LED, Elecrtoluminescence, Photoluminescence, Polarization(S, P), OLED efficiency, Angular luminescence spectrometer, goniometer, 분광학

측정

EQE, lm / W, Cd / A, CRI 및 CIE 좌표 측정

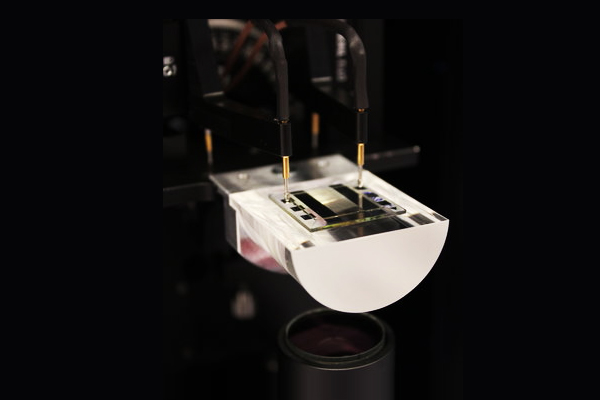

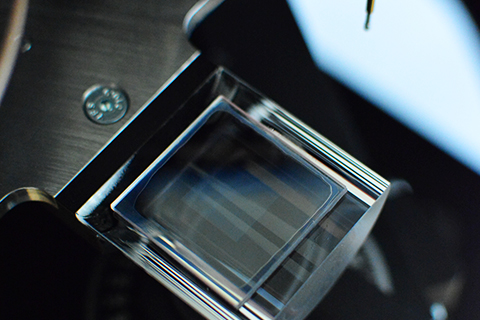

편광판 및 매크로 추출 렌즈 포함

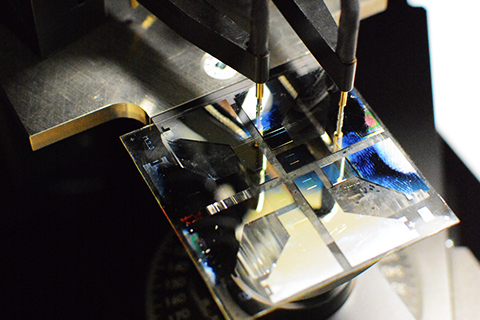

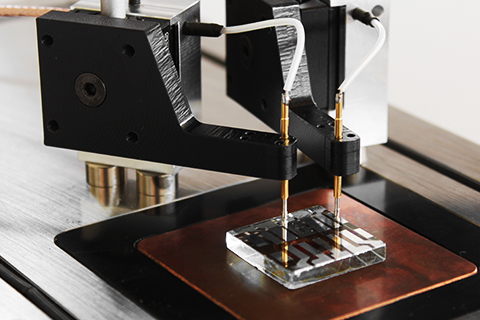

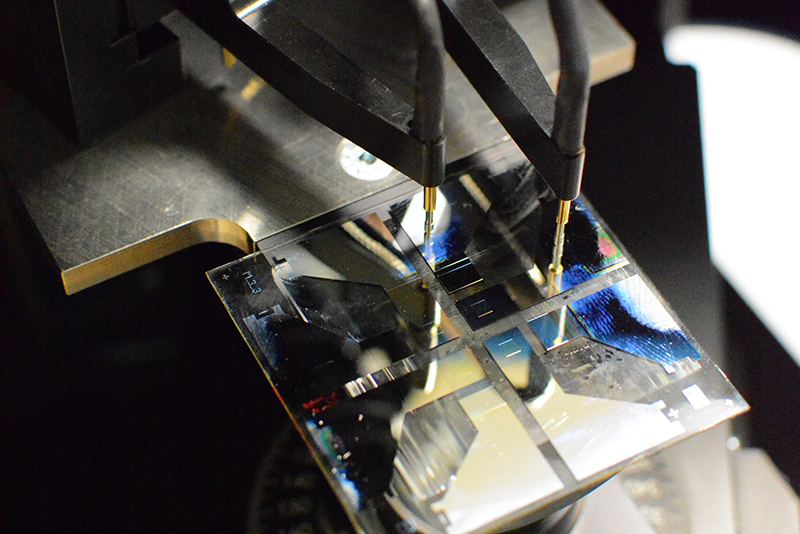

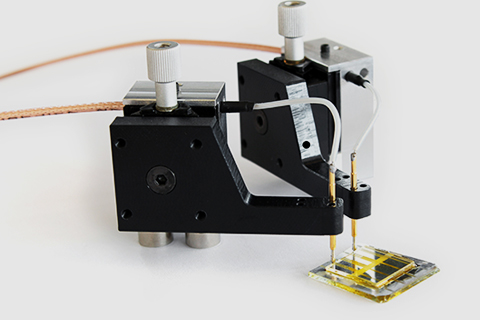

유연한 장치 접촉

Phelos의 프로브 팁은 샘플 형상의 유연한 접촉 가능

통합 SMU로 전류 - 전압 - 휘도 ( IVL ) 곡선 획득

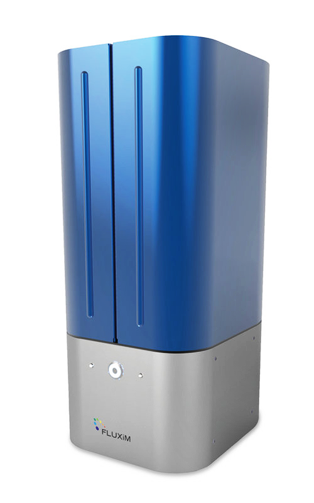

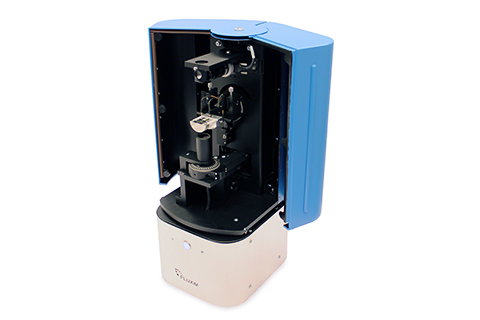

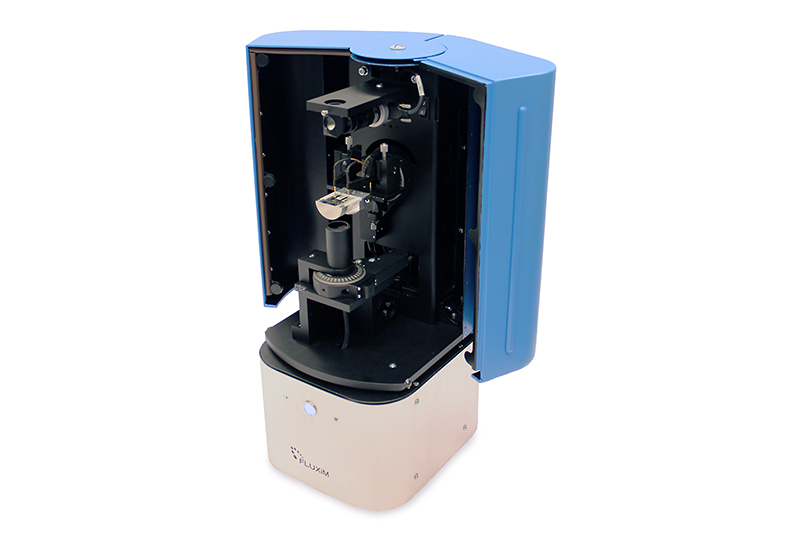

Angular luminescence spectrometer

PHELOS

Phelos 는 OLED 및 기타 발광 소자뿐만 아니라 박막의 발광을 특성화하는 각도 발광 분광계입니다.

PHELOS

구분	성능
각도 범위	-85° to +85°
광학 해상도	< 1°
스펙트럼 범위	360 to 880 nm
스펙트럼 해상도	1.2 nm
전압 범위	±20 V
전류 범위	± 120 mA
최소 확인 가능한 전류	< 100pA
전동 편광기	0 to 360 (continuous)
Smaple 스테이지 크기	40 x 40 mm^2

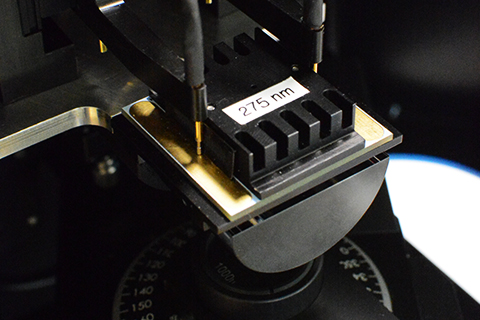

PL 편광 서로 다른 편광 파장(선택 사항)	18 mW, 275 nm
접선 스폿 크기	5 x 3 mm^2
PC 연결 방식	USB
무게	18kg
치수	52 x 29 x 24 cm^3
