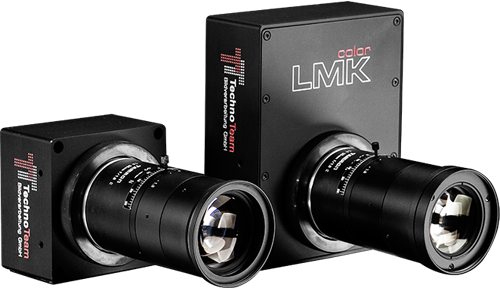

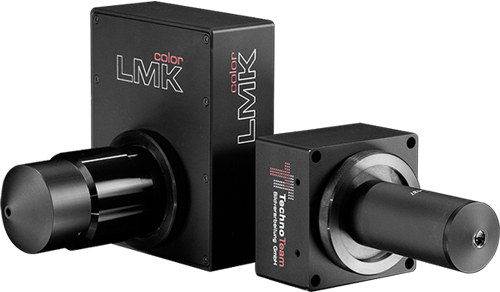

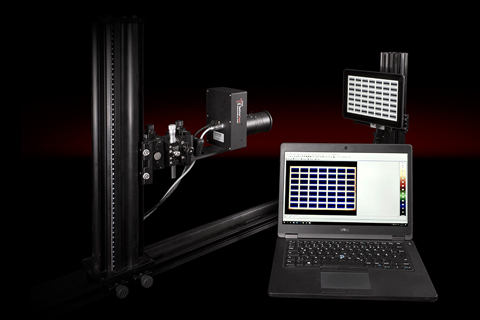

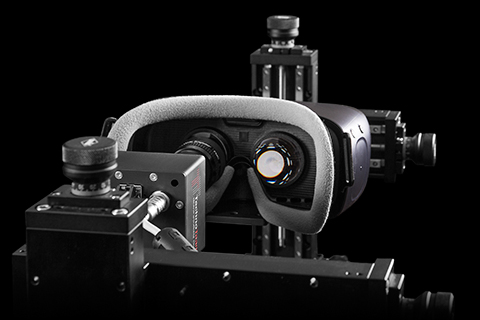

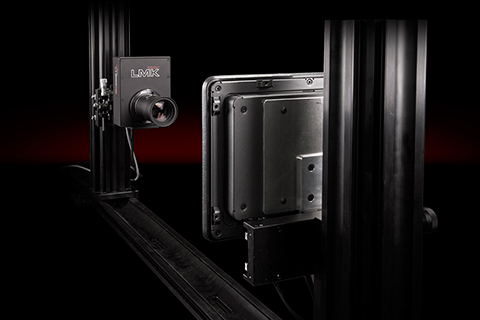

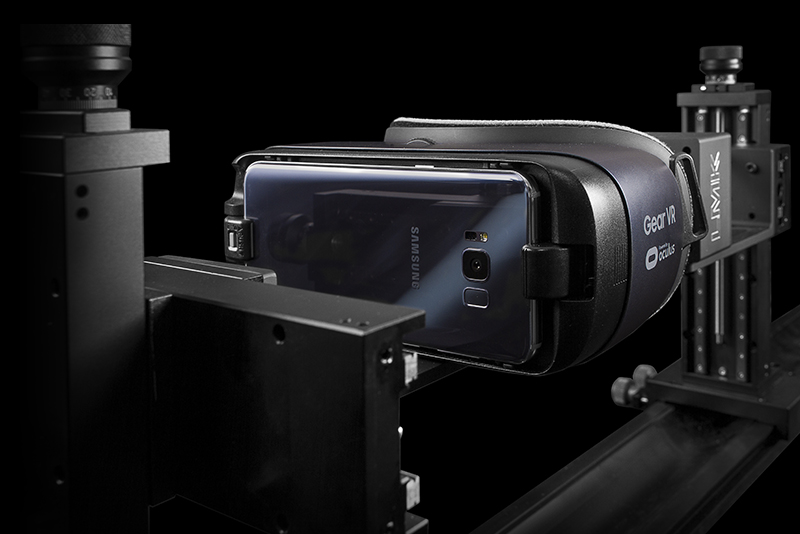

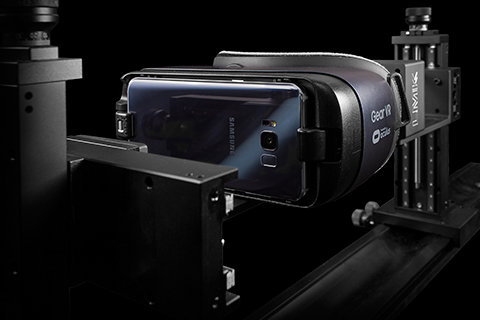

LMK 6

CMOS imaging light measuring systems

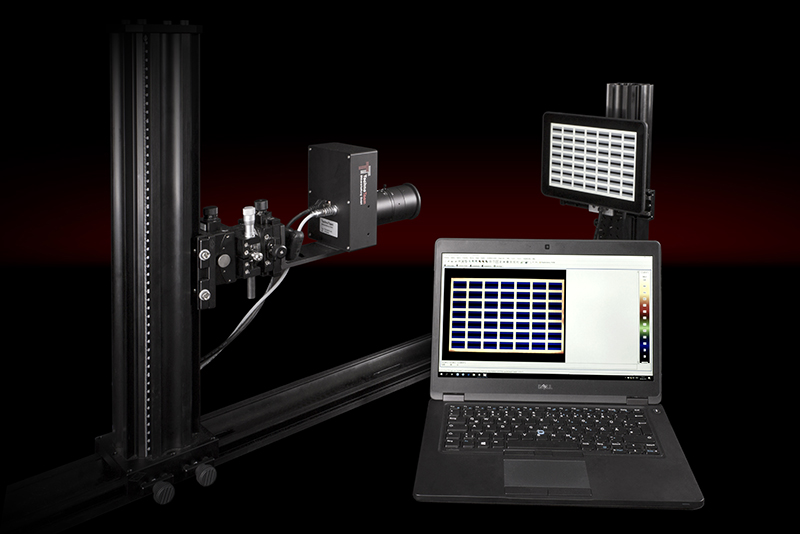

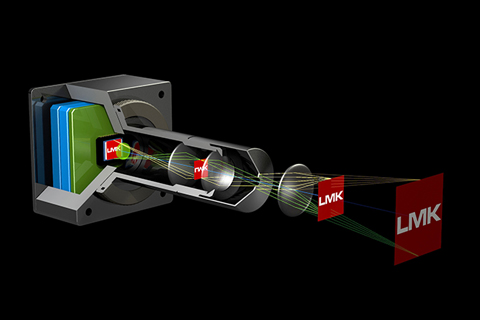

LMK(Luminance Measuring Kamera ) 는 CMOS 카메라 방식의 이미지 휘도 측정 시스템으로 Photometric과 Colorimetric 측정이 동시에 가능한 Image Photometer 입니다.

공간적인 면 균일도에 대하여 각각의 선택적인 픽셀(Pixel)별 휘도 분포를 한번에 측정함과 동시에 CMOS를 이용하여 휘도 이미지 측정 기술의 복잡한 평가요소와 매개변수에 대한 모든 인수가 적용된 이미지를 다양한 결과데이터로 평가/분석 할 수 있습니다.

LMK(Luminance Measuring Kamera ) 는 CMOS 카메라 방식의 이미지 휘도 측정 시스템으로 한 번의 측정으로 500만개 이상의 Photometric과 Colorimetric 데이터 산출이 가능한 가능한 Image Photometer 입니다.

광학 소프트웨어와의 호환성을 통해서 도출되는 시뮬레이션 결과 데이터에 대해서도 직접적 비교가 가능합니다. 사람의 눈이 느껴지는 빛의 양을 휘도 단위로 정량화되어 있는 장비이며, 해상도, 시야각, 초점, 대상물과의 입체각 등을 고려한 계측기로 사람의 눈과 가장 유사한 결과를 얻을 수 있습니다.

디스플레이 및 광원을 이미지 센서로 측정하여 모든 픽셀인 500만개의 데이터를 산출하여 내부 알고리즘을 통해 휘도, 색도, 균일도, 얼룩 검출 등과 같은 정량적인 데이터로 변환되며, 휘도에 민감한 방향성을 수동매뉴얼이 아닌 오토매틱 시스템 연동이 가능하기 때문에 제품 연구단계부터 라인 전수검사까지 적용이 가능한 이미지 휘도계로 모든 디스플레이 스마트폰, 테블릿, TV, 표시 장치 등의 휘도, 균일도 , 얼룩 측정 가능한 측정 장비입니다.

WORK FLOW

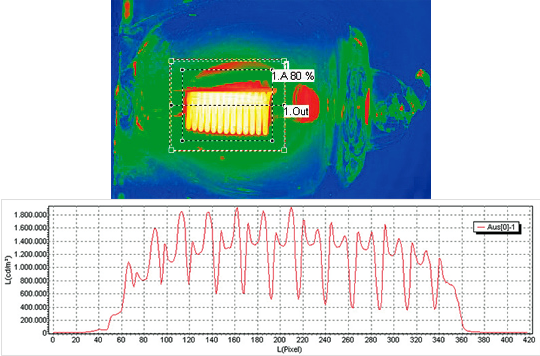

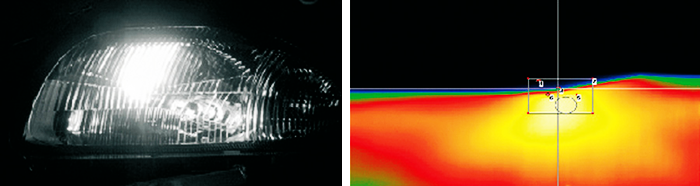

휘도의 영상 측정

LMK는 수많은 조명 공학장치의 복합적 휘도 분포 측정이 가능합니다.
이러한 이미지 휘도 측정 기술은 조명 설계자 및 엔지니어가 더 많은 조명공학의 다양한 수치적 데이터을 분석할 수 있도록 Photometric 파라미터와 Geometrical 데이터를 함께 제공합니다.
조명공학적 묘사를 위해서는 시뮬레이션 데이터 뿐만 아니라, 다양한 측정 데이터가 필요합니다.

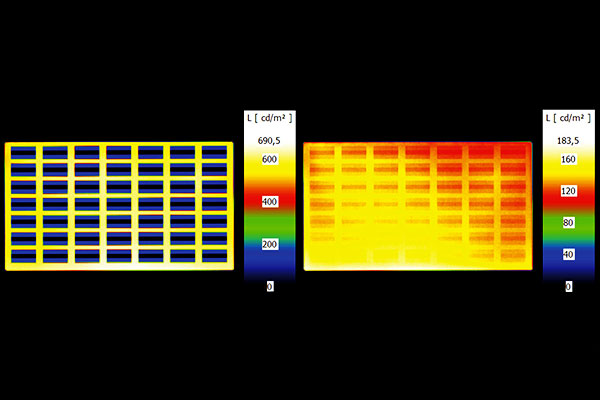

휘도 분포
베니션 블라인드와 선 셔터의 주광 눈부심 해석
조도 분포

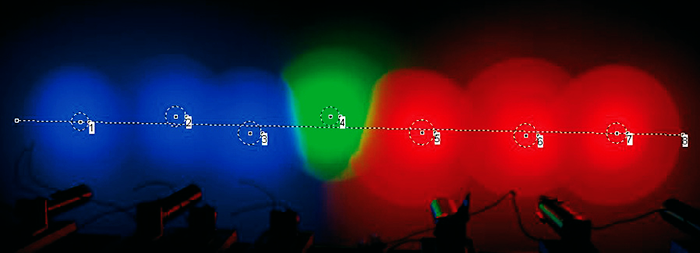

컬러 LED 측정

01

Features-: 발광 표면 및 조명 표면의 측정; 발광 및 백라이트 기호의 결정; 램프, 조명 및 전조등 개발에 대한 시뮬레이션 데이터; 복잡한 조명 및 광 분포 상황 캡처; 분류 및 프리젠테이션

02

Advantages-: 공간적으로 확인된 조도분포 사진을 이용한 조도 및 조명의 복잡한 평가; 연결된 다수의 측정 데이터를 동시에 기록; 한 눈에 쉽게 데이터를 분석

03

Result data-: 영상 측정 L(x,y)의 휘도 분포; 조도분포 E(x,y) 및 광도분포 l(x,y)와 같은 도출된 조명공학 매개변수; 다양한 형식의 휘도 데이터; 계산 프로그램에 사용되는 통계자료 (EXCEL®, MatLAB®, LabVIEW®)

04

Resolution (dynamic)-: 단일 사진 측정 : 1:1100(~ 61dB); 다중 사진 측정 : 1:3600(~71dB); 높은 동적 측정 : 1:10000000(-140dB); AID 변환 : 14비트; 측정시간 : 최소 1초~최고 15초; 측정 정확도 : AL < 3 % (표준 조명기 A의 경우)

FIELD OF

APPLICATIONS

GR 방법에 따른 섬광 평가 측정, 야간 도로 교통 상황 분석, 섬광 소스 분석, 작업공간과 같은 조명 시나리오에서의 대비 결정(광원)

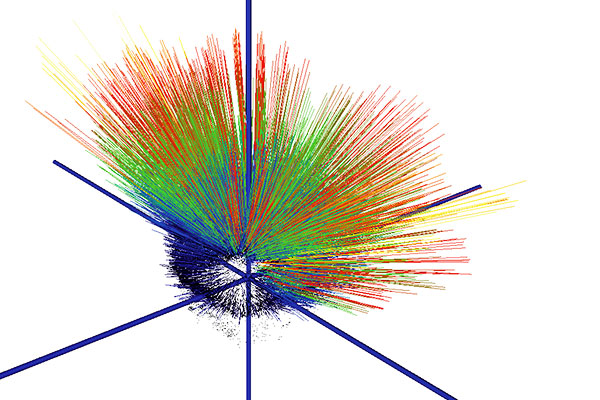

RAYDATA / COLOR 측정

LMK 휘도카메라는 Goniometer를 부착하여, 각도 별 광원의 세기 및 분포도를
촬영하여, 광원의 배광분포 및 Raydata 측정이 가능합니다.

LMK를 통해 측정된 이미지는 OPTIS 시뮬레이션 프로그램과 연동되어,
시뮬레이션결과와 실측결과의 연동이 가능합니다.

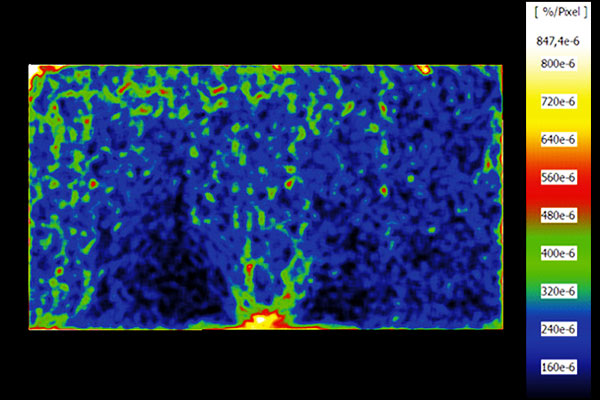

BLACKMURA 측정

디스플레이의 빛 샘과 같은 어두운 Grey scale을 휘도 정량화 하여, 블랙무라의 위치와 패턴을 인식합니다.

기존의 VESA 방식의 디스플레이 측정 기준은 9개의 포인트를 점휘도계를 이용하여
측정하는 방식으로 빛샘, 얼룩과 같은 균일도에 문제가 되는 현상들에 접근이 어려웠습니다.

LMK시스템은 면휘도계 방식으로 전면픽셀정보를 모두 측정하여, 공간적 휘도분포를 분석하여 전면 균일도와 블랙무라 평가가 동시에 가능합니다.

디스플레이 잔상 측정

Burn-in time에 따른 시간대 별 잔상 측정을 휘도카메라의 연속적인 촬영을 통해 가능합니다.

Sticking image 에드온은 체스패턴의 온도와 시간에 따른 디스플레이의 Burn in time 을 조정하여, 잔상테스트를 가능하게합니다.

DFF독일자동차디스플레이 평가기준은 Sticking image의 측정 방법을 LMK 통해서 진행합니다.

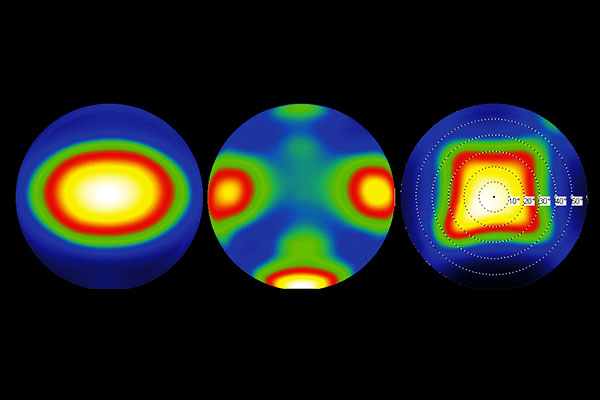

시야각 측정

시야각 측정은 R&D와 생산제어 시스템에서 부분적 휘도 측정과 컨트라스트 측정이 중요한 관심사가 되었습니다.

다른패턴을 이용하여 휘도 분포를 측정하며, 휘도분포도를 측정하는 방식을 이용하여 분리적인 알고리즘을 통해 밝은 영역과 어두운 영역을 탐색하게 되었고 전체의 균일도를 평가할 수 있는 환경이 되었습니다.

이를 통해 카메라의 보는 방향에 의한 컨트라스트 측정 방법을 찾게되었고 컨트라스트 측정 방식은 Bright 이미지에 Dark이미지를 나누는 형태로 계산되어집니다.

광원

디스플레이

자동차

건축/빛공해

도로/터널

광원

측정분야: 공간 휘도 평가 (Spatial Luminance); 전면 픽셀 균일도 평가 (Uniformity); 블랙 무라 평가( Black Mura); 시야각 평가 (Viewing angle); 잔상 평가 (Burn in time)

적용사례: 곡면 디스플레이 평가 (Curved Display); 외광 영향에 따른 시야각 평가(Viewing angle with stray light); 투명 디스플레이 평가(Transparent display)

디스플레이

측정분야: 공간 휘도 평가 (Spatial Luminance); 전면 픽셀 균일도 평가 (Uniformity); 블랙 무라 평가( Black Mura); 시야각 평가 (Viewing angle); 잔상 평가 (Burn in time); 곡면 디스플레이 평가 (Curved Display); 외광 영향에 따른 시야각 평가(Viewing angle with stray light); 투명 디스플레이 평가(Transparent display)

적용사례: 독일 자동차 OEM그룹이 제안한 DFF측정 기준을 기반으로 한 디스플레이 전 영역에 대한 평가를 진행합니다.; 시야각, 컨트라스트, CIE색분포, 휘도, 반사, 응답시간, 그레이 스케일 레벨 등; BlackMURA, 3 layer Sticking image, Conoscopic Contrast Measurement 등의 기존 사용되는 평가 애드온이나 유저에 맞춘 평가 프로그램을 제공 합니다.

자동차

적용분야: 자동차 실내에 사용되는 HUD, Cluster, Navigation, Button 등과 실외에 사용되는 Head lamp, Rear lamp등의 디스플레이 및 lamp의 오브젝트 별 휘도 측정이 가능한 R&D 용으로 주로 사용되는 제품입니다.; 자동차 이외에 디스플레이의 측정 항목들인 컬러, 잔상, BlackMURA, White Uniformity, Black Uniformity 등 디스플레이에서 필요한 대부분 평가 방법에 맞추어져 있으며, 이러한 R&D 용도 이외에 생산라인에서는 디스플레이의 발광 면을 자동으로 추적하여 불량 유/무를 판단하는 전수 검사도 가능합니다.; 하이테크 디지털 CCD 카메라 기반의 시스템으로 500만 화소의 픽셀 센서는 공간적 휘도 분석을 위해 높은 수준의 V(λ) 측정 데이터 추출이 가능합니다.
각 위치별 휘도 정보를 정확하게 취득하여, 빛의 위치와 방향성의 정보를 통해 휘도값을 환산 합니다.

적용사례: 방향등, 주유등, 숫자, 점선 등 클러스터에는 운전자가 확인해야 할 요소들이 다량으로 존재합니다.; 우리는 이런 모든 요소들을 심볼조명이라 하며, 다량의 심볼조명 요소는 LMK를 통해 단 한번의 측정으로 분석, 평가보고서까지 추출이 가능합니다.; 헤드램프(Lightguide, Projection lamp), 클러스터, HUD 등의 휘도, 색도 측정 및 광원 인식기능을 통한 분석이 가능합니다.; 균일도나 시인성 평가나 기타 다양한 유저에 맞춘 분석이 가능합니다.; 독일 Daimler Benz, BMW, Audi등은 이러한 분석 기능등을 LMK를 통해 활용하고 있습니다.

건축/빛공해

적용분야: 빛공해는 인공조명의 부적절한 사용으로 인한 과도한 빛 또는 비추고자 하는 조명영역 밖으로 누출되는 빛이 사람의 건강과 쾌적한 생활을 방해하거나 환경에 피해를 주는 상태입니다.; 건축 및 도로/터널 조명 분야에서의 활용이 특화된 휘도 카메라 시스템으로 광원과 조명 환경에 대한 공간적 분석이 가능한 Portable 타입의 측정 디바이스 입니다.; 조명 환경에 대한 복합적 평가는 단순 포인트 방식의 휘도 측정 장비로는 분석이 불가능하므로 본 제품과 같은 면 휘도 측정시스템을 통하여 각각의 선택적인 휘도 분포를 측정해야만 다양한 환경에 따른 시인성 평가가 가능합니다.; 광원 및 조명기기, 조명환경에 대한 광원의 분포를 이미지화하여 복합적인 평가를 할 수 있으며, 측정 이미지 데이터를 시뮬레이션에 직접 적용하여 데이터 분석을 할 수 있습니다.

적용사례: 인공조명에 대한 눈부심 평가 UGR Unified Glare Rating; 조명환경에 대한 복합적 평가는 단순 포인트 방식의 휘도 측정장비는 불가능하며, 본 장비와 같은 면 휘도 측정 시스템을 통하여 각각의 선택적인 휘도 분포를 측정하여야만 다양한 환경에 따른 시인성 평가가 가능합니다.; 카메라 방식이기 때문에 인간의 눈에 가까운 형태에서의 시야각 적용이 가능하다는 강점이 있으며, Labsoft를 함께 사용할 수 있어 사용자가 원하는 다양한 결과값을 추출할 수 있습니다.; LMK는 환경부 지정의 빛공해 측정 기준장비입니다.

도로/터널

적용분야: 차세대 디스플레이 HUD는 주변 환경과 대상물의 초점을 통한 가시성, 가독성의 분석이 필요합니다.; LMK 시스템은 운전자의 시야와 시점의 평가를 통해 주변환경의 휘도 분석을 통해 정량적인 가시성 평가를 가능하게 합니다.

적용사례: 심볼 평가 :
자동차 내부의 다양한 광원들의 밝기 및 색도의 분포를 중간값 설정을 통해 Bright 영역과 Dark 영역으로 나눠 평가합니다.; 시뮬레이션 프로그램 연동 :
LMK를 통해 측정된 이미지는 OPTIS 시뮬레이션 프로그램과 연동되어, 시뮬레이션결과와 실측결과의 연동이 가능합니다.; LMK는 도로조명을 평가하는 데 가장 좋은 솔루션으로, 도로노면의 광학적 특성을 측정하고, 평가하고, 해석할 수 있습니다.
EN13201 혹은 KS 3701 / 3703에 평가툴을 제공하며 항목은 다음과 같습니다.

- 평균노면휘도(Luminance Average)
- 전면균제도(Uniformity overall)
- 차선축균제도(Uniformity lengthwise)
- 눈부심지수 혹은 임계치증분(Threshold index)

CMOS imaging light measuring systems

LMK 6

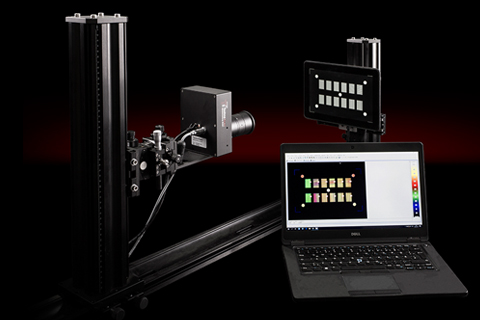

이미지타입 휘도 측정기로 측정된 이미지에 사용자가 원하는 위치 및 영역의 휘도, 컬러 분석 또한 가능합니다.
자동차 실내에 사용되는 HUD, Cluster, Navigation, Button 등과 실외에 사용되는 Head lamp, Rear lamp등의 디스플레이 및 lamp의 오브젝트 별 휘도 측정이 가능한 R&D 용으로 주로 사용되는 제품입니다. R&D 용도 이외에 생산라인에서는 디스플레이의 발광 면을 자동으로 추적하여 불량 유/무를 판단하는 전수 검사도 가능합니다.

LMK 6

부가 기능
1. MS Office®과 모든 문서의 기능 및 측정 data 호환 가능
2. 자주 사용되는 기능을 연결, 기록 가능하게 하기 위해 새로운 TCL 스크립트 언어를 내장
3. 상호 작용 및 이미지 처리 속도 증가
4. LabSoft에서 필수적인 기능 몇가지는 다른 소프트웨어 응용 프로그램으로 ActiveX에서 연결가능
5. 측정된 X,Y,Z의 colour values를 다른 색상 값으로 변환 가능 (e.g. RGB, XYZ, sRGB, EBU-RGB, Lxy, Luv, L*a*b*, HIS, HSV)

구분	LMK6-5	LMK6-12	LMK5-1	LMK5-5
시리얼 번호	TTQ	TTS	TTE	TTF
이미지 센서	IMX250	IMX253	ICX285	ICX655
Typ	CMOS Global Shutter	CMOS Global Shutter	CCD Exview HAD	CCD Super HAD
측정각	2/3" 11.1㎜	1.1" 17.6㎜	2/3" 11.1㎜	2/3" 11.1㎜
픽셀 크기	3.45 ㎛	3.45 ㎛	6.45 ㎛	3.45 ㎛
ADC 해상도	12 Bit	12 Bit	14 Bit	14 Bit
픽셀 해상도	5.07 MP	12.37 MP	1.45 MP	5.08 MP
수평 화소	2464	4112	1392	2456
수평 센서 크기	8.5 ㎜	14.2 ㎜	9.0 ㎜	8.5 ㎜
수직 픽셀	2056	3008	1040	2068
수직 센서 크기	7.1 ㎜	10.4 ㎜	6.7 ㎜	7.1 ㎜
내부 필터 직경	18 ㎜	23 ㎜	18 ㎜	18 ㎜
Housing 1	LMK6¹ LMK6-5²-Color	LMK6 LMK6-12³-Color	LMK5 LMK5-Color	LMK5 LMK5-Color
Housing 2	LMK6-12⁴ Color with 8 Filter	-	-	-
광축(Over base, mm)	35	40	35	35

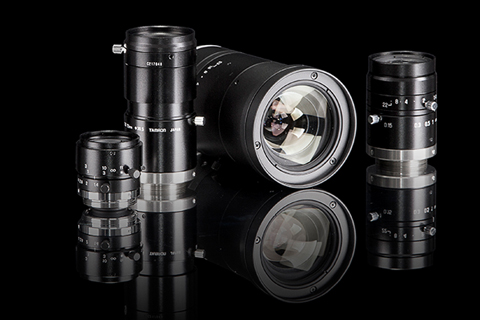

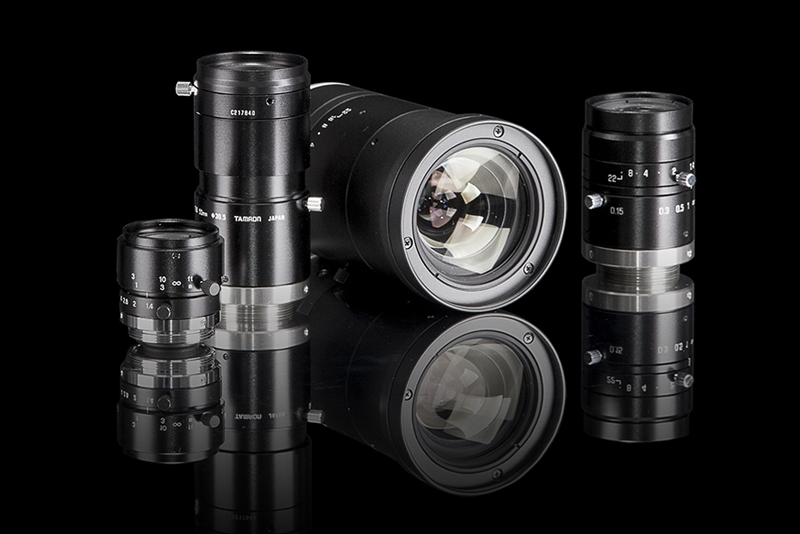

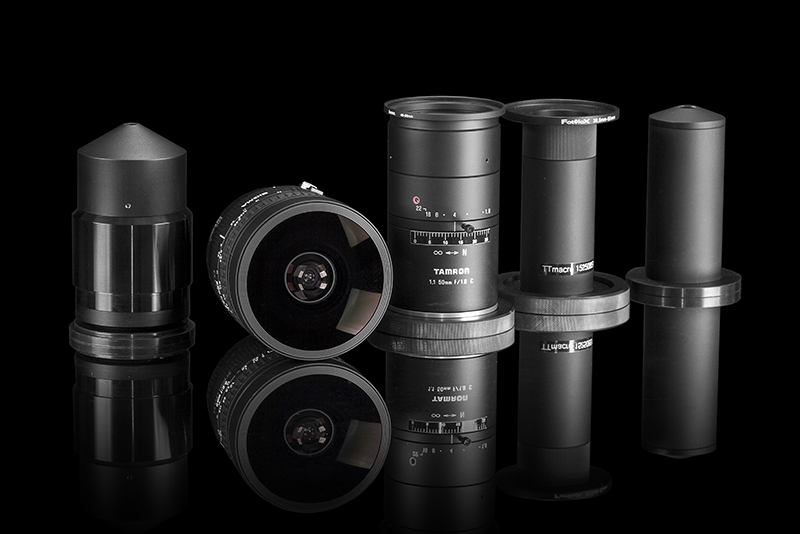

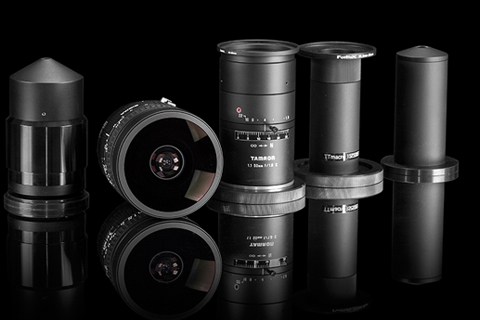

렌즈 선택	Tamron M23 및 기타 특수 렌즈	New Tamron M111⁵ Series	Tamron M23 및 기타 특수 렌즈	Tamron M23 및 기타 특수 렌즈
자동 렌즈(조절 가능한 초점 및 개구부)	추가 사용가능	추가 사용가능	-	-
Trigger	고급⁶	고급	표준	표준
Modulation	카메라에 통합된 기간 시간을 측정하여 통합 시간을 N으로 설정합니다.	카메라에 통합된 기간 시간을 측정하여 통합 시간을 N으로 설정합니다.	통합 시간을 N으로 설정합니다.	통합 시간을 N으로 설정합니다.
통합 시간 범위	100㎲ ... 15s	100㎲ ... 15s	100㎲ ... 15s	100㎲ ... 15s
통합 시간 범위 (spezification)	1㎳ ... 3s	1㎳ ... 3s	1㎳ ... 3s	1㎳ ... 3s
광도 민감도(cd/m2)/(LSB/s)	0.0025	0.0025	0.00055	0.0007
Lmax @ 1ms(k=4)	10000 ㏅/㎡	10000 ㏅/㎡	7000 ㏅/㎡	10000 ㏅/㎡
Lmax @ 3s(k=4)	3.3 ㏅/㎡	3.3 ㏅/㎡	2.6 ㏅/㎡	3.2 ㏅/㎡
중립 밀도 필터	ND1.2 and 3 Φ35.5㎜	ND1.2 and 3 Φ55/77㎜	ND1.2 and 3 Φ35.5㎜	ND1.2 and 3 Φ35.5㎜
smear	No smear	No smear	Correction for t₁1㎳	Correction for t₁1㎳
스펙트럼 일치	f'₁ < 4%	f'₁ < 4%	f'₁ < 4%	f'₁ < 4%
