Laserlux G7

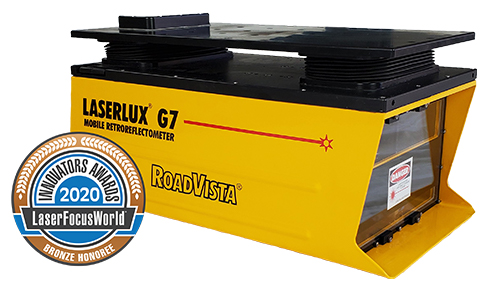

2020 Laser Focus World Innovators Award – Bronze Honoree

Gamma Scientific의 Laserlux G7은 이동간 초당 400회의 레이저 스캔을 통해 도로 표시를 빠르고 정확하게 측정합니다.

차량부착형 이동식 차선 휘도 측정기

Gamma Scientific의 Laserlux G7은 ASTM E1710, EN1436 표준 및 노면표시 설치∙관리 매뉴얼 규격에 따른 도로상의 재귀반사휘도를 측정합니다.
(U.S Federal Highway Administration의 지원을 받아 개발함)

WORK FLOW

현장 캘리브레이션

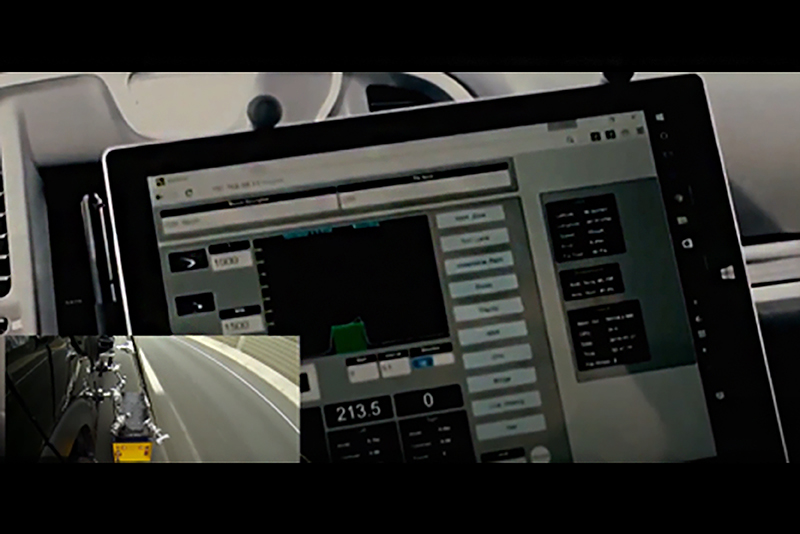

Laserlux G7은 특별한 소프트웨어를 설치할 필요 없이, 무선 네트워크 통하여 프로그램 작동이 가능합니다.
Laserlux G7은 Calibration Block을 사용하여 현장에서 빠르게 캘리브레이션이 가능합니다.

01

Advantages-: 레이저 다이오드 기반 시스템 _ 최대 수명 100,000시간으로 사실상 유지 보수 불필요; Calibration Block을 이용하여 현장에서 빠르고 쉬운 Calibration; 장치의 작동은 본체와 태블릿 PC간의 무선 네트워크 사용 _ 추가적인 프로세스 불필요; 초당 400회 이상의 스캔으로 최대 200km/h 측정 가능; USB 플래시 드라이브를 통한 간편한 데이터 저장 및 전송; Squid-Mount or Fixed-Mount (선택 가능)

02

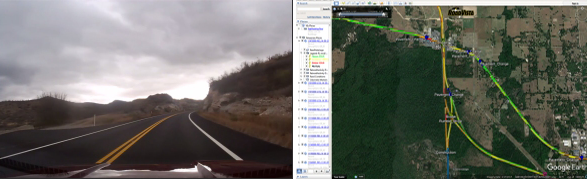

Features-: 주간 및 야간 측정 (재귀반사휘도, 대비 등); 고속에서도 연속 측정이 가능한 최신 광학 기술; 자동 위치 보정 시스템; 모든 차량에 설치 가능; 현장 기록을 위한 내장 GPS; CSV file 및 Google Earth file을 통한 레포팅

03

Result data-: 차선 재귀반사휘도 측정 (최소, 최대, 평균); 차선 대비 측정; 차선 폭 측정; 위치 측정 (위도, 경도)

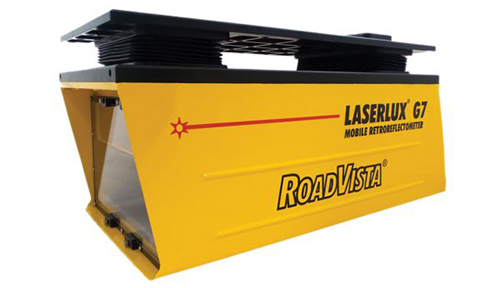

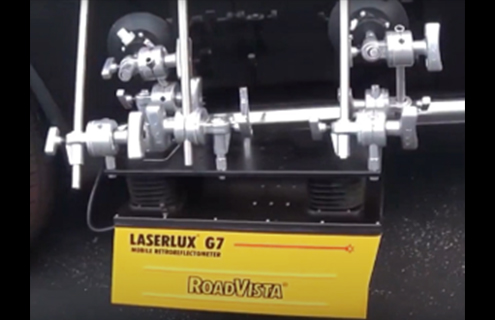

Vehicle Mounted Pavement REtroreflectometer

Laserlux G7

Laserlux G7은 도로 표시의 평가에 대한 문제를 해결할 수 있는 안전하고 스마트하며 간단한 솔루션입니다.
Laserlux G7은 교통 흐름 내에서 지속적인 포장 마킹 평가 및 평가를 제공합니다.
작동하는 데 전용 차량이나 차량 개조가 필요하지 않은 유일한 상용 기기입니다.

Laserlux G7

Geometry	CEN 30-meter	15-meter
Entrance Angle	88.76° ± 0.01° (ASTM E1710)	86.50° ± 0.01°
Illumination Angle	1.24° ± 0.01° (EN1436)	N/A
Observation Angle	1.05° ± 0.01° (ASTM E1710)	1.50° ± 0.01°
Observation Angle	2.29° ± 0.01° (EN1436)	N/A
Receiver Aperture	0.24°	0.24°
Measurement Distance	6 meters (19 feet, 8.22 inches)	4.2 meters (13 feet, 9.35 inches)
Measurement Width	1 meter (39.4 inches)
Operating Temperature Range	-7 to 50°C (20 to 122°F)
Operating Humidity Range	5 to 95% R.H. non-condensing
Measurement Rate	400+ measurements per second of a line
Longitudinal Resolution of Measurement	Better than 3 inches at speeds up to 100 km/h (62 mph)
Wireless Control via any PC, Tablet, or Smart Phone	iPad, Android, Windows, etc.

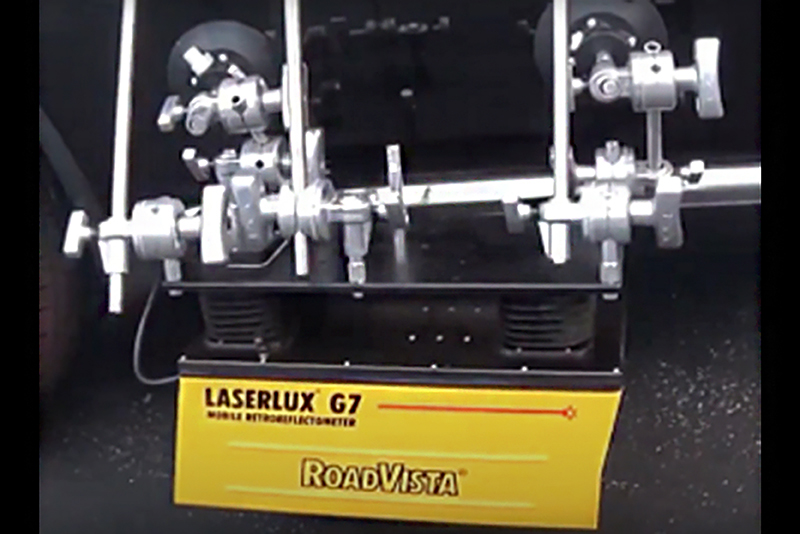

Vehicle Platform	Mounts to almost any vehicle using removable mounting bracket
Size	10” X 10.5” X 20” (255mm X 265mm X 505mm)
Weight	Less than 12 kg (26.4 lbs)
Additional Readings	Measures and counts Raised Pavement Markers (cat eyes, road studs, RPM’s)
	Measures double lines individually with separate RL values for each line
	Measures the night-time perceived pavement marking line width
	High Definition video recording
Options	Infrared retroreflectivity measurements for machine vision
	Night-time color measurements of white and yellow pavement markings

이즈소프트

Gamma Scientific

Laserlux G7

Laserlux G7

현장 캘리브레이션

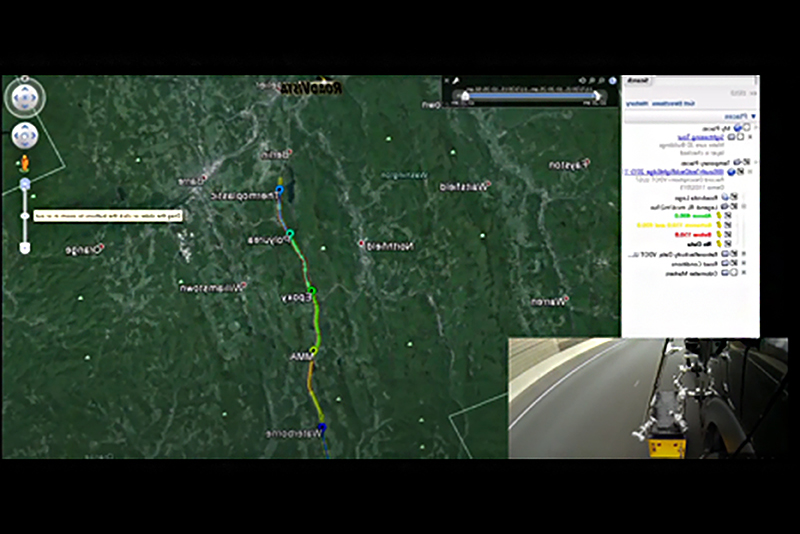

Google Earth 연동
