Digital image processing station

BV는 Indirect 방식으로 자동차 헤드램프의 배광분포를 측정하는
시스템으로, 광학적 이미지 프로세싱을 통해
측정거리(Photometric Distance)를 크게 줄여 광원의 병렬적
광선(Ray) 범위를 하나의 초점면(Focal plane)으로 이미지화 합니다.

제품이미지

자동차 헤드램프 측정은 자동차 법규에 따른 25m 떨어진 조명을
측정하는 방식을 사용하며, 15분이상의 측정시간이 소요되었으나,
자사 제품인 BVRoom의 경우 10m의 측정 거리에서 ECE/SAE등
법규 규정에 맞추어 합/불 판정으로 측정되며
측정 시간은 약 1분 내로 가능합니다.

제품이미지
WORK FLOW

측정 원리 (Measuring Principle)

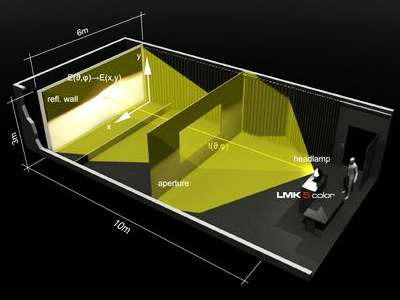

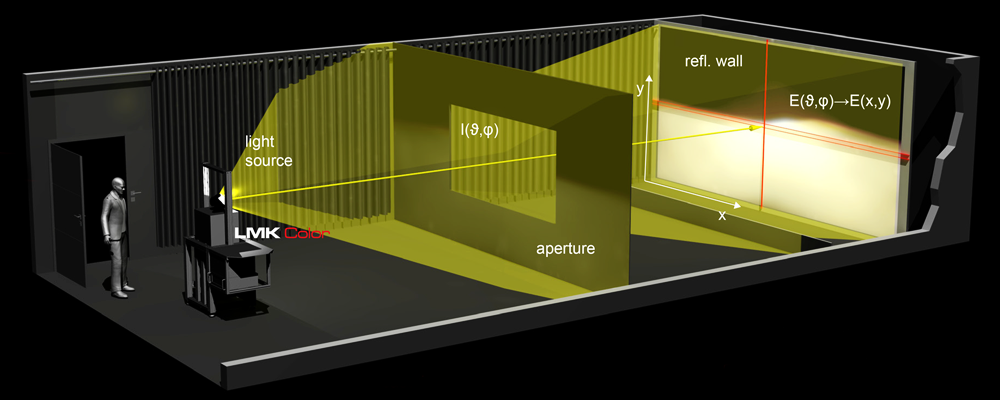

BV-ROOM은 간접광 측정을 위한 솔루션입니다. 안정적인 측정 테이블에 위치한 측정 물체는 일반적인 측정에 배치되는 램버티안 특성을 가진 반사 벽을 조명합니다.
(헤드램프 측정 시) 10m 이상의 거리의 경우, 투사된 휘도 분포 또는 색 분포는 LMK 또는 LMK COLOR을 사용하여 측정할 수 있습니다.
측정 테이블 또는 실내의 어느 곳에나 이상적으로 탑재되어 측정 벽을 향합니다.
광원(구면 좌표)과 반사 벽(인inc 좌표) 사이의 기하학적 및 광도 관계는 조명 강도 분포 I(θ,φ)를 L(x,y)의 이미지에서 자동으로 계산할 수 있도록 교정됩니다.
01
ICON
Features-

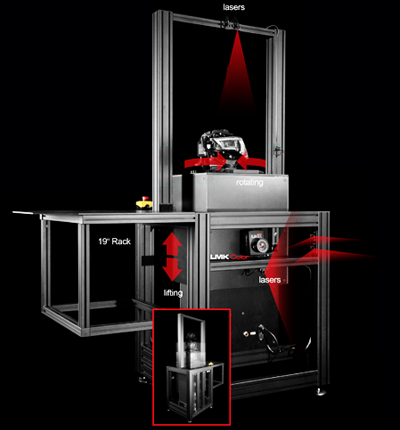

높이 조절 가능 – ±25cm
회전 장치 최대 360°
기준점에 배치하기 위해 측정 객체로 향하는 정렬 레이저
시각적 제어 및 빔 방향의 선택적 조정을 위해 측정 벽으로 향하는 정렬 레이저
측정 객체의 수평 조정을 위한 옵션 x-y-table
카메라 장착 / 19인치 장치용 슬롯(전원 공급 장치, PC 등)
02
ICON
Advantages-
면의 휘도 분포 L(x,y) 측정
휘도분포에 의한 조명표면의 광도분포 I(θ,φ) 및 조명분포 E(x,y)와 같은 유도변수 측정
채도 좌표 x,y를 얻는 조명 표면의 색상 분포 측정
대비 / 색 테두리 / 사전 정의된 측정 영역의 위치 및 광도 값 측정
03
ICON

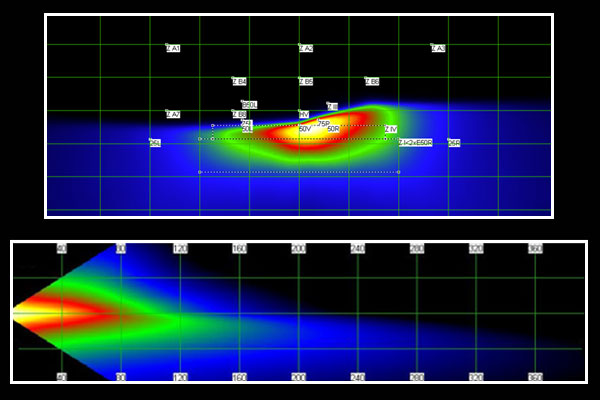

Technical Data-
자체적인 측정 테이블 설계를 제공
측정 이미지는 Birds eye view로 프로세싱이 가능하며, 수평면 휘도로 산출 가능
단순 휘도 이미지 뿐만 아니라 컬러 측정도 가능하며, 모든 픽셀에 입력된 색도 확인 가능
04
ICON

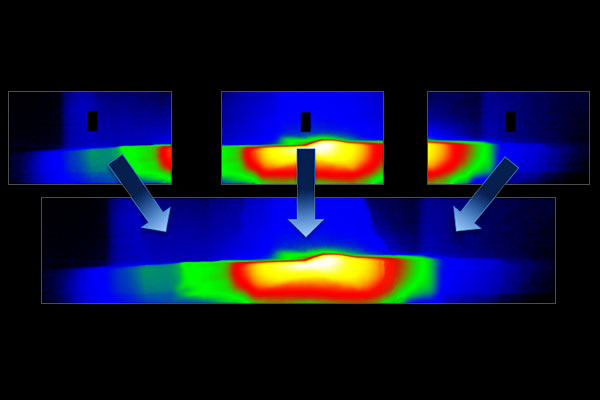

Merging-
단일 LID를 원하는 솔리드 LID로 결합
시야의 장애물(예: 각도계 튜브 구멍) 제거 가능
측정 정보는 이미징 광도계 LMK 또는 이미징 색상계 LMK 색상을 사용하여 몇 초 내에 결정 가능
통합 소프트웨어 솔루션 LID Checker는 고객 관련 측정 작업 또는
   소프트웨어 솔루션 LMK LabSoft를 위한 자동화된 이미지 처리 루틴을 제공하여,
   사용자가 측정 데이터를 수동으로 유연하게 분석할 수 있도록 함
FIELD OF

APPLICATIONS

헤드램프 및 리어 램프 / 신호등 / LED 모듈 / 스테이지 스폿 조명 및 반사경 램프
Digital image processing station

BV-ROOM

BV-Room은 광도분포 해석을 위한 간접 광도 측정 기법을 사용해
공간적으로 해결된 발광 강도 면적 측정은 수많은 조명 엔지니어링 장치의 복잡한 평가를 가능하게 합니다.
