스펙트럼 측정을 위한 시스템
JETI는 라인-어레이 스펙트로미터를 기반으로 한
다양한 스펙트럼 측정 장비들을 제공합니다.
측정 장비들은 Radiometry, Photometry, Colorimetry 측정에
적합하게 설계되어 있습니다.

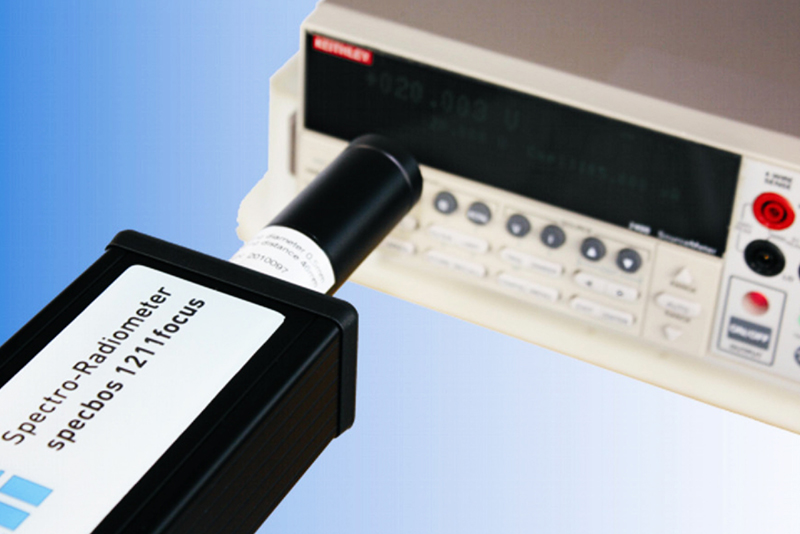

스펙트로미터 Specbos 1211은 광대역 스펙트로미터로,
UV부터 NIR까지 파장을 계측합니다.

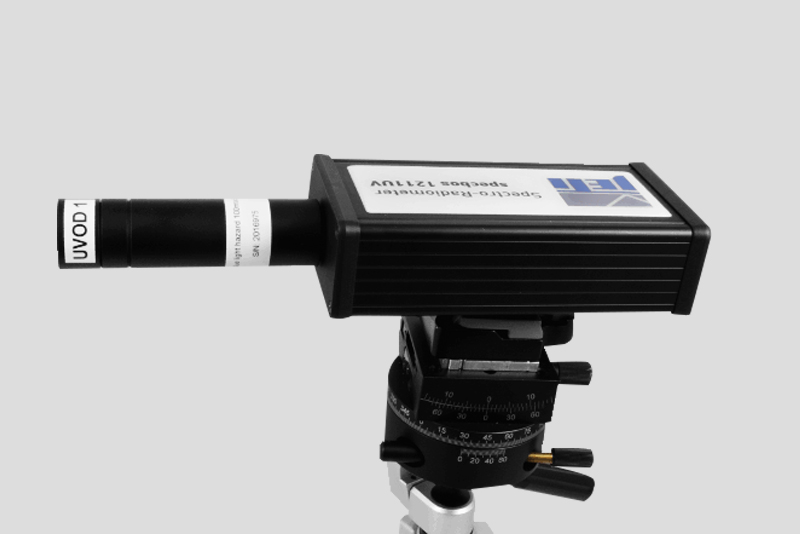

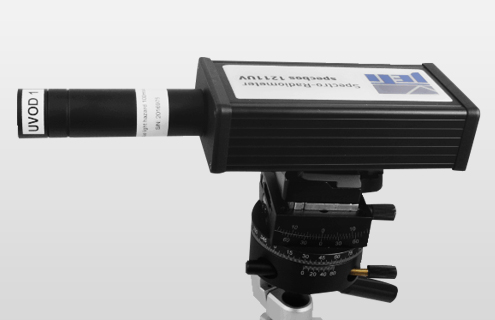

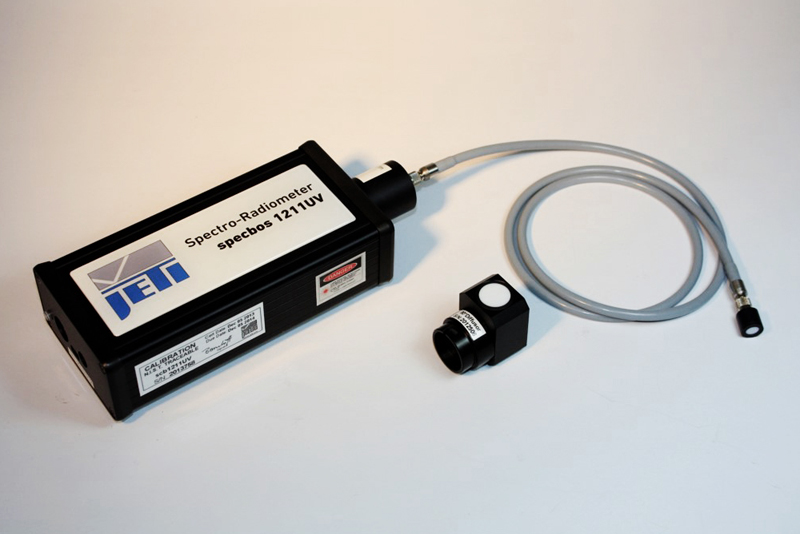

또한 UV계측 강화 모델(Specbos 1211UV)을 사용하여
좀 더 넓은 파장을 측정할 수 있습니다.

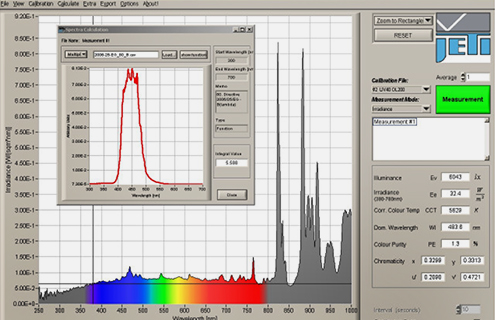

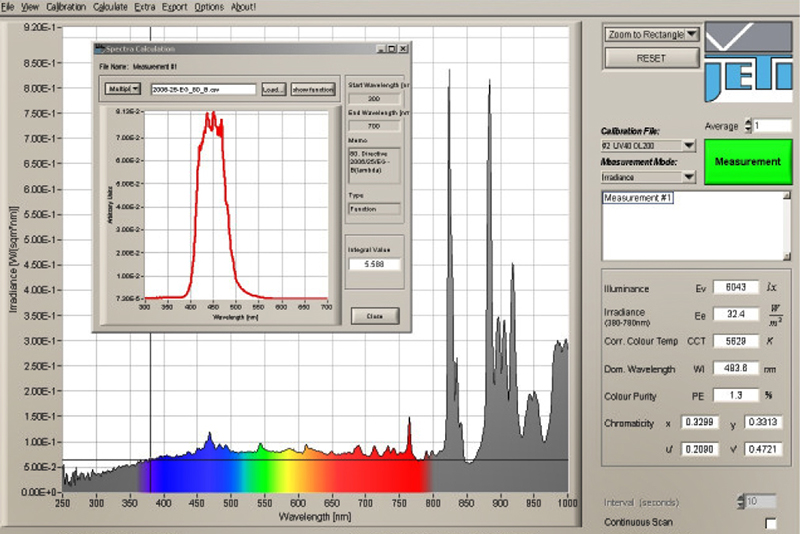

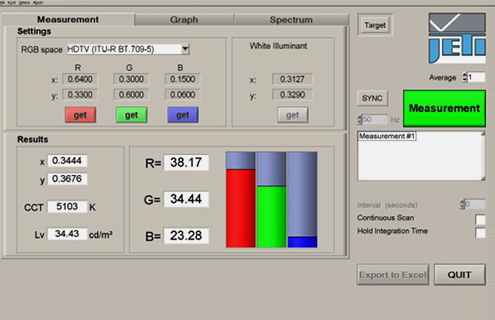

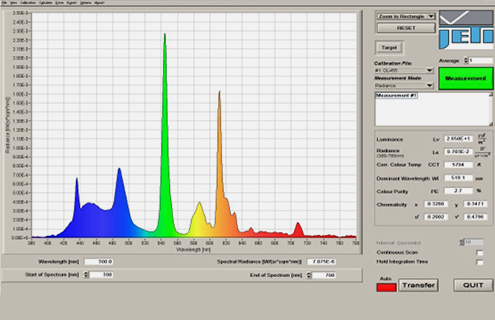

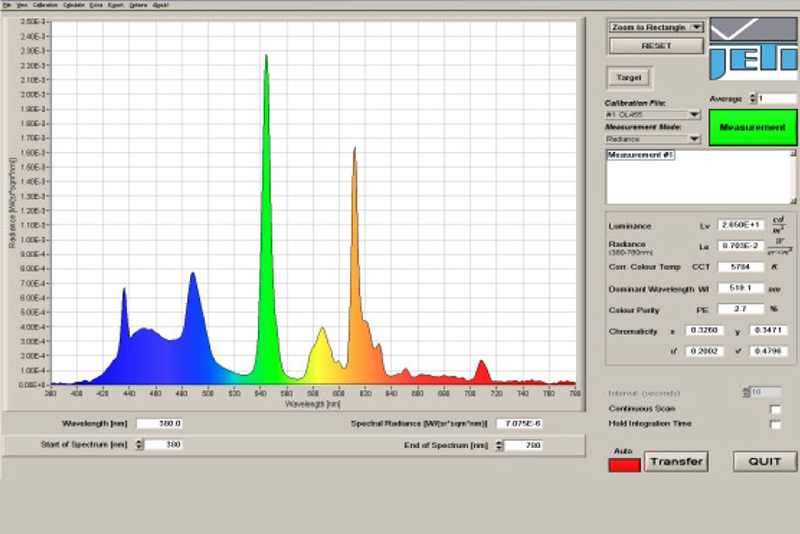

Specbos 1211는 직관적인 측정 소프트웨어 JETI LiVal 또는 CalMAN (spectracal), ChromaPure (Display Calibrations) 또는 LightSpace (LightIllusion) 와 같은 응용 프로그램 중 하나를 사용하여 작동시킬 수 있습니다 . 또한 다음과 같은 방법으로 직접 USB 인터페이스 (가상 COM 포트)를 사용하여 고객 특정 어플리케이션에 장비를 구현할 수 있습니다.
(방사형 DLL / LabView를위한 방사 측정 가상 계측기 / 직렬 명령 (SCPI 호환 구문))
| 구분 | 성능 | |
|---|---|---|
| 광학 파라미터 | 스펙트럼 범위 |
specbos 1211 : 350 nm - 1000 nm specbos 1211UV : 230 nm - 1000 nm |
| 광학 해상도 (FWHM) | 4.5 nm | |
| 계산 된 파장 단계 | 1 nm | |
| 디지털 전자 해상도 | 16 Bit ADC (15 Bit used) | |
| 시야각 | 1.8° (Luminance mode) | |
| 측정 거리 / 직경 | 20 cm - Ø 6 mm; 100 cm - Ø 31 mm (luminance mode) | |
| 측정 값 |
스펙트럼 래디언스 총 휘도 / 총 래디언스 색도 좌표 x, y; u ', v' 상관 색온도, 색순도 색 렌더링 지수, RGB 일사량 메트릭스, 광합성 활성 방사 |
|
| 측정 범위와 정확도 | 측정 범위 휘도 | 0.1 - 7 500 cd/m² (higher values with optional filter) @ illuminant A |
| 측정 범위 조도 | 2 - 60 000 lx @ illuminant A | |
| 휘도 정확도 | ± 2 % (@ 100 cd/m² and illuminant A) | |
| 휘도 재현성 | ± 2 % @ 100 cd/m² and illuminant A | |
| 색도 정확도 | ± 0.002 x , y @ illuminant A | |
| 색상 재현성 | ± 0.0005 x , y @ illuminant A | |
| CCT 재현성 | ± 20 K @ illuminant A | |
| 파장 정확도 | ± 0.5 nm | |
| 기타 기술 데이터 | 분산 요소 | Imaging grating (flat field) |
| 수광 소자 | CCD array 2048 pixel | |
| 전원 공급 장치 | USB powered (no voltage < 4.8V) | |
| PC 인터페이스 | USB 2.0 fullspeed | |
| 치수 | 180 mm * 82 mm * 53 mm | |
| 무게 | 450 g | |
| 작동 조건 |
Temperature 10 - 40 °C Humidity < 85 % relative humidity at 35 °C |
|

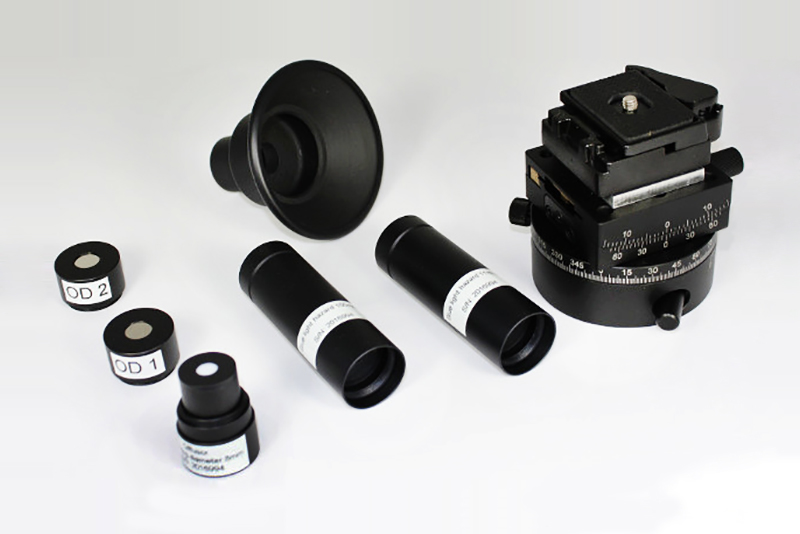

| 기타 | Accessories Packet |

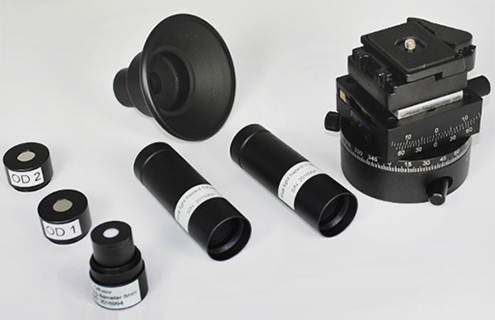

코사인 교정기 헤드 피스 (방사 측정을위한) 삼각대 운송 박스 PC 소프트웨어 JETI LiVal JETI SDK 작동 지침 및 펌웨어 명령 (디지털) USB 케이블 트리거 커넥터 |
| Calibration | NIST traceable | |
| 권장 재 교정 간격 | 1년 | |
