GS Radiometer

다양한 광학 측정 솔루션

UDT의 여러 센서의 광도계, 방사계와 표준 디텍터 시스템 & 트랜스 임피던스 증폭기를 통하여 각종 테스트 요구 조건을 만족시킬 수 있습니다.

다양한 제품을 통한 솔루션 제공

Gamma Scientific의 UDT 제품군은, 다양한 지름과 길이의 광학 센서를 제공합니다. 목적성에 맞는 제품 선택을 통해 다양한 광학 측정 솔루션을 제공합니다.

고 성능의 광학 미터

고 성능의 광학 미터를 통해, 포토메트릭, 라디오메트릭, 레이저의 파워 그리고 광섬유 측정이 가능합니다. 사용자는 목적에 따라 벤치탑, 포터블 타입의 광학 미터를 통해 다양한 솔루션을 제공받을 수 있습니다.

저렴한 가격에 높은 정확도를 보장하는 파워 미터

레이저와 파장 파워를 측정하는 Gamma Scientific의 LambdaMeter를 통하여, 단파장과 얼굴 인식을 위한 940nm VCSEL 테스트 그리고 LED 디바이스와 웨이퍼 레벨 테스트 등 다양한 어플리케이션에 적용하여 실험과 측정이 가능합니다.

WORK FLOW

광학 센서와 미터의 결합을 통한 라디오메트릭 측정

Gamma Scientific은 여러 광학 센서와 광학 미터를 제공합니다.
사용자는 실험 목적에 맞춰 커스터마이징하여 시스템을 구성하고, 다양한 라디오메트릭 측정을 진행할 수 있습니다.

01

Features-: 온도 안정화 되어있는 광학 미터 시스템; 넓은 파장 영역을 커버하는 InGaAs 디텍터 사용 가능; NVIS 정합성 테스트용 필터와 렌즈들; 커스텀 디자인과 구성이 가능한 적분구 시스템; 쉽게 사용이 가능하고 컴팩트한 다양한 종류의 파워 미터; 각종 포토메트리, 라디오메트리 및 레이저 파워 측정이 가능한 시스템

02

Application-: 디스플레이 측정 포토메트리; LED 라디오메트리; NVIS 정합성 테스트; 다양한 어플리케이션에 맞춘 커스텀 광학 제품 적용 가능; 레이저 파워 측정; 광섬유 테스트

03

Products-: Light Sensors; Optical Meters; Transimpedance Amplifiers; Turnkey Light Measurement Systems; UDT-Series Integrating Sphere Systems

GS Radiometer

UDT Optical Meters

UDT Light Sensors

UDT Turnkey Light Measurement Systems

UDT-Series Integrating Sphere Systems

UDT Transimpedance Amplifiers

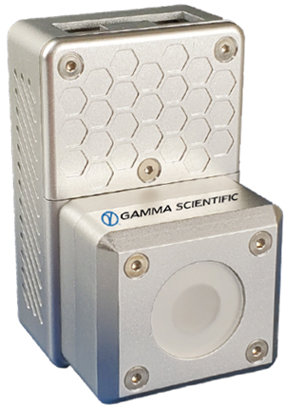

LambdaMeter

GS Radiometer

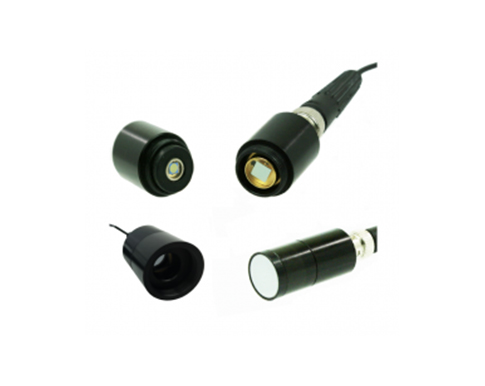

Light Sensor 제품군

구분	UDT_211_Sensor	UDT_265_Sensor	UDT_2153v-12.5_Sensor
CIE V (λ) Function	f1’ ≤ 3% (standard) f1‘ ≤ 1.5% (special order)	f1’ ≤ 3% (standard) f1‘ ≤ 1% (special order)	f1’ ≤ 3%
디텍터 정보	실리콘 1.0 cm2 활성 영역	실리콘 0.34 cm2 활성 영역	실리콘 1.0 cm2 활성 영역
상승 시간	3 µ sec	-	3 µ sec
다이나믹 레인지	1 x 10-2 to 5 x 105 lux	1 x 10-3 to 1 x 104 cd/m2	1.0 x 10-2 to 1.0 x 106 cd/m2
Typical Response	3.2 x 10-9 A/lux	1.1 x 10-9 A/cd/m2 @ 555nm	1.483 x 10-9 cd/m2
케이블	2 미터, 포함	2 미터, 포함	2 미터, 포함
캘리브레이션	ISO 17025, NIST Traceable	ISO 17025, NIST Traceable	ISO 17025, NIST Traceable

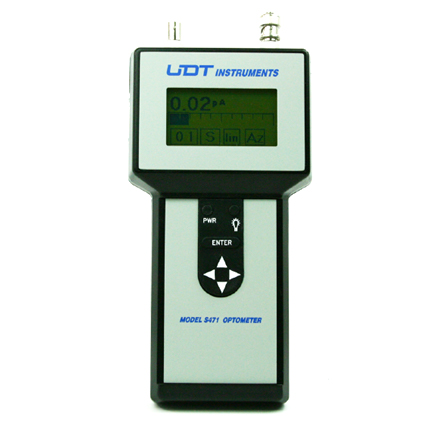

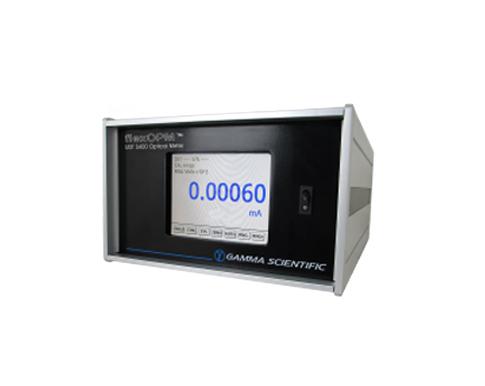

Optical Meter 제품군

구분	S450 Optical Power meter	S471 Optical Power meter
전기 사양	7 게인, 자동/수동 모드	360 ~ 1100nm 200 ~ 1100nm w/ 쿼츠 광학
전기 정확도	± 1.2% ± 2 counts	151mm x 308mm x 300mm, 9kg
다이나믹 레인지	91/2 decades	< 1.0 x 10-4
측정 모드 (센서에 따라 다를 수 있음)	Luminous Flux (lumens) or Radiant Flux (Watt) Illuminance (lux, foot-candle) or Irradiance (W/m2 )Luminous Intensity (candela) or Radiant Intensity (W/sr) Luminance (cd/m2 , foot-Lambert) or Radiance (W/m2 ·sr)	Luminous Flux (lumens) or Radiant Flux (Watt) Illuminance (lux, foot-candle) or Irradiance (W/m2 )Luminous Intensity (candela) or Radiant Intensity (W/sr) Luminance (cd/m2 , foot-Lambert) or Radiance (W/m2 ·sr)
컴퓨터 인터페이스	RS-232 혹은 시리얼 브릿지 아답터를 이용한 USB 커넥션 (미 포함)	RS-232 혹은 시리얼 브릿지 아답터를 이용한 USB 커넥션 (미 포함)
샘플링 레이트	18.9 ms	18.9 ms
아날로그 아웃풋 스케일	± 4 VDC	± 4 VDC
구동 배터리 수명	16 Hours with backlight off, 12 Hours with backlight on	16 Hours with backlight off, 12 Hours with backlight on
구동 온도	10 to 60° C	10 to 60° C
크기(L x W x H)	234mm x 114mm x 36mm, 590g	234mm x 114mm x 36mm, 590g
규정 준수	TUV, UL, CSA, CE	TUV, UL, CSA, CE

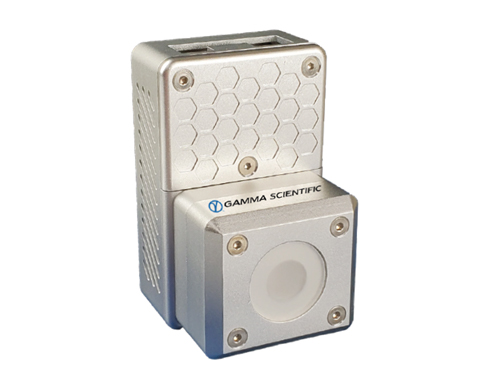

구분	Standalone_Lambdameter
파장 범위	365 nm to 1,100 nm (short wave infrared options possible)
파장 절대 정확도	± 0.25 nm1
파장 반복성	± 0.01 nm
복사 조도 절대 정확도	± 1%
복사 조도 반복성 / 안정성	0.10%
인터페이스	USB 2.0 type B 커넥터
크기(H x W x D)	88mm, 55mm, 56.57mm
입력 전압	100 - 240 VAC 50/60 Hz (12V AC DC Power Adapter included)
구동 온도	15°C - 35°C

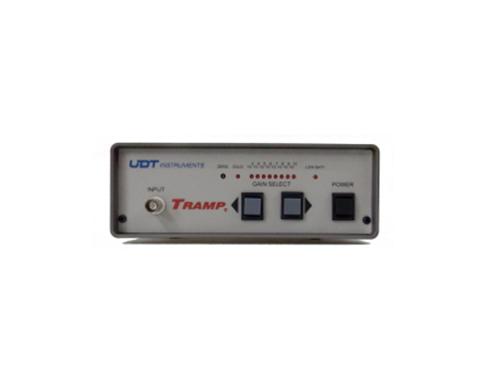

Transimpedance Amplifiers 제품군

구분	tia_3000	Tramp transimpedance amplifier
크기	증폭기: 105mm(L) x 6.4mm(dia)	70 mm H x 150 mm W x 191 mm D
게인	10^10 to 10^4 Volts / Amp	10^3 to 10^10
노이즈	< 20 µV on the 1010 range	0.5 mV
전류 범위		10^ -2 to 10^ -13 Amps
입력 전력	100 to 240 VAC at 50-60 Hz	115 / 230 VAC
상관 습도	Up to 99% (non-condensing)	Up to 99% (non-condensing)
규정 준수	TUV, UL, CSA, CE	TUV, UL, CSA, CE

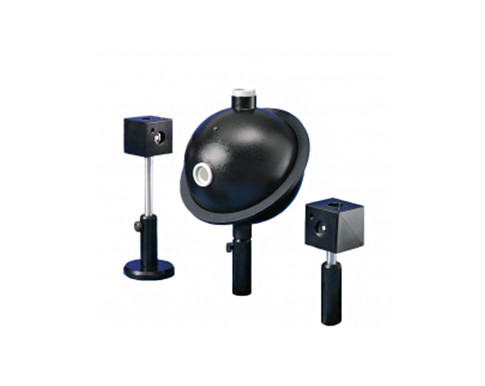

UDT-series Integrating Sphere 시리즈

구분	UDT S2500 - Model 221 Radiometric Sensor	UDT S2525-l - Model 221 Radiometric Sensor	UDT S2525-le - Model 221 Radiometric Sensor	UDT S2575	UDT s2575ge	UDT s2575r
주요 기능	고 선형성, 저 노이즈	고 선형성, 저 노이즈	고 선형성, 저 노이즈	Measurement in W or mW	Measurement in W or mW	Spectral Flatness > 93% from 450– 950 nm
디텍터 정보	Silicon 1.0 cm2 active area	Silicon 1.0 cm2 active area	Silicon 1.0 cm2 active area	Silicon 0.34 cm2 active area	Germanium 0.50cm2 active area	Silicon 0.34 cm2 active area
상승시간	3 µ sec	3 µ sec	3 µ sec	1 µ sec	4 µ sec	1 µ sec
다이나믹 레인지	5 x 10-11 to 2.4 x 10-3 W	5 x 10-11 to 2.4 x 10-3 W	5 x 10-11 to 2.4 x 10-3 W	3.0 x 10-8 to 9.5 x 10-1 W	3.0 x 10-8 to 9.5 x 10-1 W	6.0 x 10-8 to 1.8 W
Trypical response	5.1 x 10-1 A/W @ 980 nm	5.1 x 10-1 A/W @ 980 nm	5.1 x 10-1 A/W @ 980 nm	1.7 x 10-3 A/W @ 940 nm	1.9 x 10-3 A/W @ 1300 nm	9.0 x 10-4 A/W @ 740 nm
캘리브레이션	350 to 1100 nm in 10 nm steps	350 to 1100 nm in 10 nm steps	350 to 1100 nm in 10 nm steps	Single Point @ 633 nm	800 to 1750 nm in 10 nm steps	350 to 1100 nm in 10 nm steps

구분	UDT S2500 - Model 247 Radiometric Sensor	UDT S2525-l - Model 247 Radiometric Sensor	UDT S2525-le - Model 247 Radiometric Sensor
주요 기능	Spectral Flatness > 93%	Spectral Flatness > 93%	Spectral Flatness > 93%
디텍터 정보	Silicon 1.0 cm2 active area	Silicon 1.0 cm2 active area	Silicon 1.0 cm2 active area
상승 시간	3 µ sec	3 µ sec	3 µ sec
다이나믹 레인지	1.3 x 10-10 to 6.4 x 10-3 W	1.3 x 10-10 to 6.4 x 10-3 W	1.3 x 10-10 to 6.4 x 10-3 W
Trypical response	1.9 x 10-1 A/W @ 630 nm	1.9 x 10-1 A/W @ 630 nm	1.9 x 10-1 A/W @ 630 nm
캘리브레이션	350 to 1100 nm in 10 nm steps	350 to 1100 nm in 10 nm steps	350 to 1100 nm in 10 nm steps

이즈소프트

Gamma Scientific

GS Radiometer

GS Radiometer

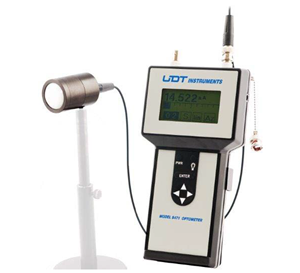

광학 센서와 미터의 결합을 통한 라디오메트릭 측정

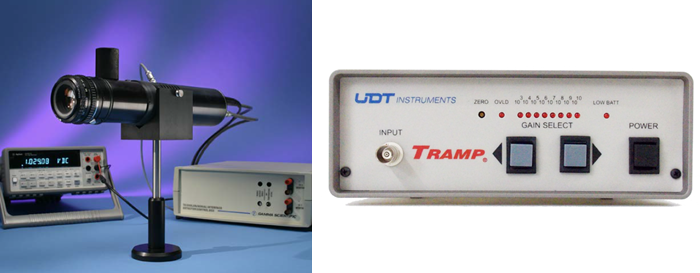

강력한 트랜스임피던스 증폭기를 통한 정확한 포토메트릭, 라디오메트릭 측정

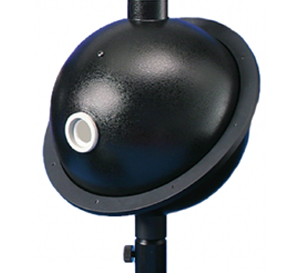

적분구를 이용한 포토메트릭, 라디오메트릭 측정
