LISA

Luminance Intensity & Spectral measured Automation

LISA(Luminance Intensity & Spectral measured Automation)는 모바일 디스플레이의 특화된 광학특성을 측정 및 분석하는 시스템입니다.

디스플레이에 평가를 위해 White,R,G,B 패턴 및 세부 전압 제어와 동시에 LMK를 통한 이미지 휘도 분석 시스템, JETI Spectrometer를 통한 컬러 스펙트럼 켈리브레이션 시스템을 통해 디스플레이에 광학적 특성을 평가/분석 할 수 있습니다.

이미지 휘도 계측을 위한 LMK(Luminance Measuring Kamera)는 CMOS 센서로 한번의 측정으로 1200만개 이상의 Photometric과 Colorimetric 데이터 산출이 가능한 Image Photometer장비를 포함합니다.

LMK는 25mm-Single focus Lens와 Microsopic Lens, Conoscope Lens 등 호환 렌즈를 사용하여 기능을 넓혀 평가가 가능합니다. 디스플레이의 관심 광학 특성을 선정하여 시스템 구성이 가능합니다.

스펙트럼 분석을 위한 분광 계측기로 JETI SPECBOS가 구성되어 있습니다. Light receiving Sensor로는 2048 pixels array CCD로 구성되며 1nm의 해상도를 갖습니다.

디스플레이 광학 특성 계측을 연구하기 위한 수동&자동 시스템으로 구성되어 있습니다. R&D 연구개발에서 진행되는 항목 시퀸스를 Recipe로 구성하여 반복/자동 측정 기능을 지원합니다. R&D 연구개발 및 검사기술 양산 평가까지 동일한 광특성 계측 방안을 구성할 수 있습니다.

WORK FLOW

ACC(Auto Color Calibration Solution)

LISA는 복합적 휘도 분포와 색상 측정이 가능합니다.
디스플레이 W, R, G, B 패턴 출력 뿐만 아니라 세부 전압이 가능하고 JETI Spectrometer를 통한 실시간 컬러 스펙트럼 분석을 이용하여 자동 컬러 켈리브레이션 기능을 구현합니다.

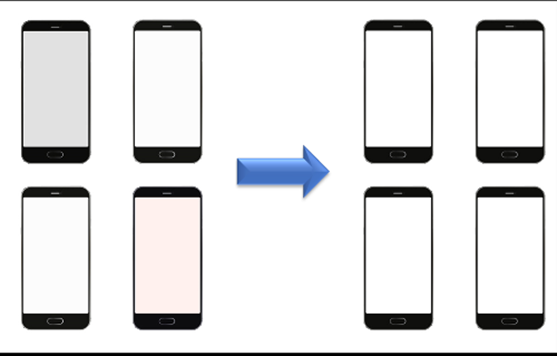

초기 양산된 디스플레이는 동일 과정을 통해 생산이 되더라도 Display의 수율이 달라 동일한 WRGB 측정을 하더라도 색상이 다르게 표현 됩니다.
ACC 기능을 통하여 모든 디스플레이는 동일한 스펙트럼 형상을 추적하며 디스플레이 별 색상차이가 없이 동일하게 표현하게 됩니다.

ACC(Auto Color Calibration Solution)
ADT(Auto Defect Tracking)
디스플레이 계측 솔루션

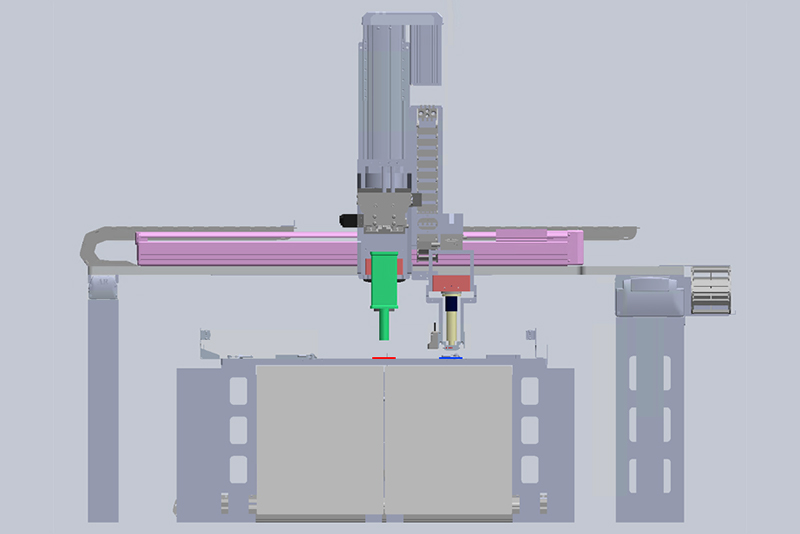

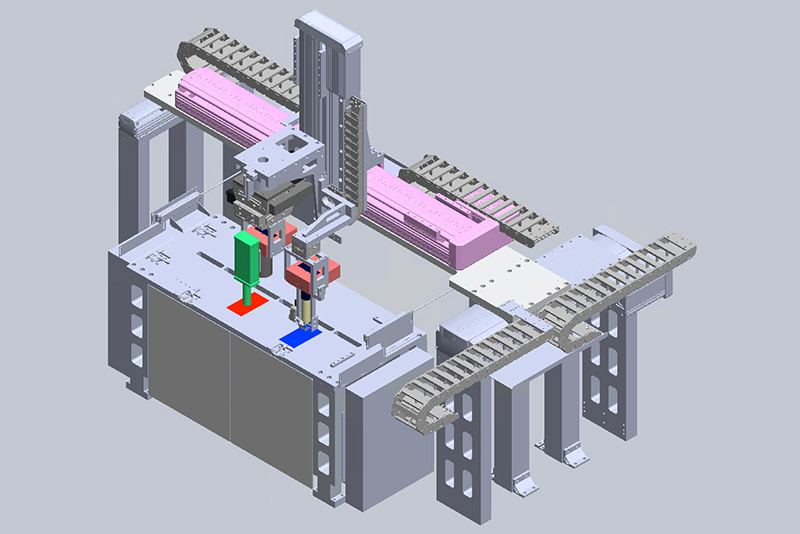

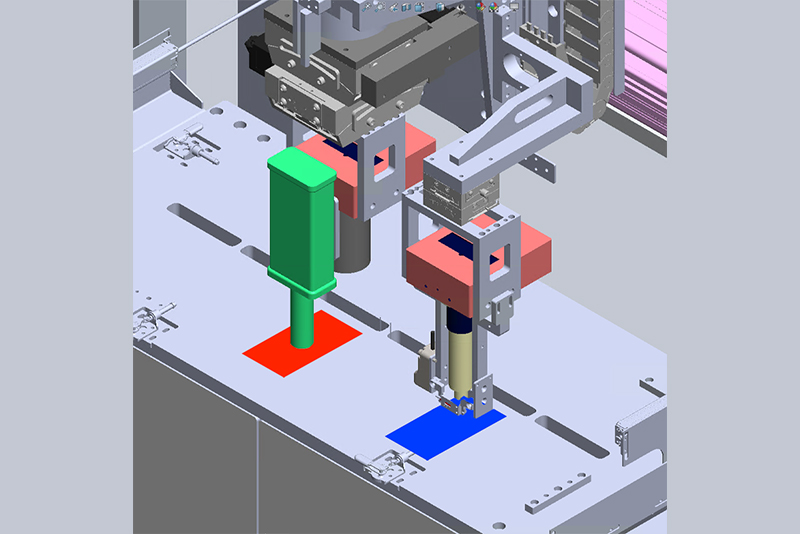

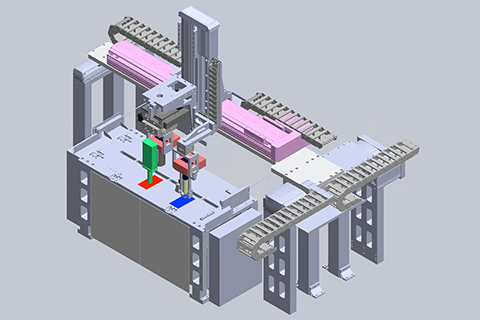

7-Axis Stage System
통합 계측 프로그램

01

Advantages-: 고해상도 CMOS 센서 4112 * 3008 pix; 높은 정확도 ∆L < 3 % (Standard illuminant A); Auto Color Calibration, ACC; Auto Defect Tracking solution, ADT; Recipe를 통한 자동화 측정 시스템

02

Features-: Display panel 광특성 평가; Display Spectral matching; WRGB 컬러 패턴 측정; 7-Axis Stage를 통한 정밀 정렬

03

Result data-: 디스플레이 패턴 별 Color Image 및 Luminance Image; Defect 좌표의 Microscopic 계측 Color Image; Defect 위치 좌표 정보와 Regions 파일; ACC 과정 및 Log 파일; Aging Test 시간별 측정 데이터

04

Safety-: 자율안전확인 KCS 인증; Certificate of Compliance, CE 인증; 사용자 안전 시스템; 내부 모니터링 CCTV; 비상 운영 중단 시스템

FIELD OF

APPLICATIONS

GR 방법에 따른 섬광 평가 측정, 야간 도로 교통 상황 분석, 섬광 소스 분석, 작업공간과 같은 조명 시나리오에서의 대비 결정(광원)

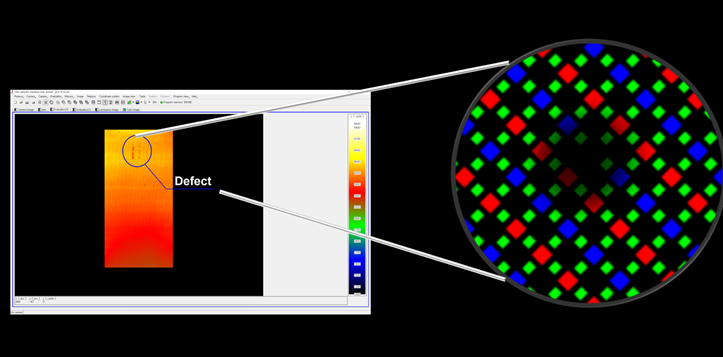

DEFECT 검사 시스템

LISA 시스템은 대면적 Luminance 이미지 검사를 통한 Defect 검출이 가능합니다. Defect의 사이즈, 위치, 개수 등의 정보를 검출합니다.

검출된 Defect의 위치 정보를 통하여 Microscope LMK를 통하여 결함영역의 Sub-Pixel의 형상 휘도 및 컬러 분석이 가능합니다.

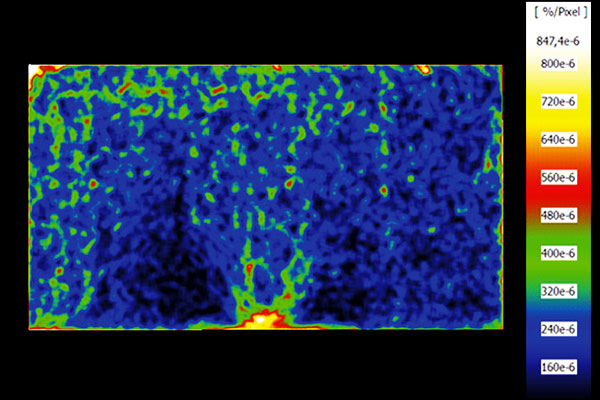

BLACKMURA 측정

디스플레이의 빛 샘과 같은 어두운 Grey scale을 휘도 정량화 하여, 블랙무라의 위치와 패턴을 인식합니다.

기존의 VESA 방식의 디스플레이 측정 기준은 9개의 포인트를 점휘도계를 이용하여
측정하는 방식으로 빛샘, 얼룩과 같은 균일도에 문제가 되는 현상들에 접근이 어려웠습니다.

LMK시스템은 면휘도계 방식으로 전면픽셀정보를 모두 측정하여, 공간적 휘도분포를 분석하여 전면 균일도와 블랙무라 평가가 동시에 가능합니다.

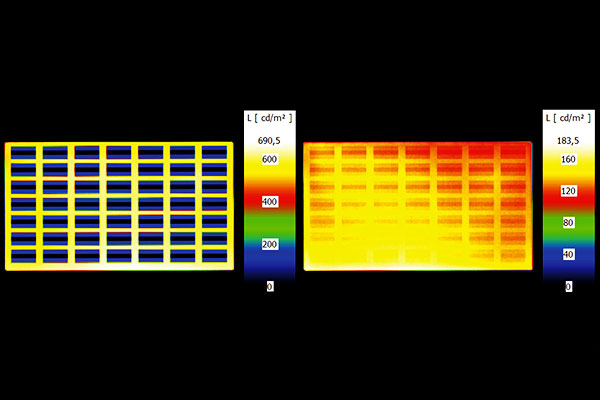

디스플레이 잔상 측정

Burn-in time에 따른 시간대 별 잔상 측정을 휘도카메라의 연속적인 촬영을 통해 가능합니다.

Sticking image 에드온은 체스패턴의 온도와 시간에 따른 디스플레이의 Burn in time 을 조정하여, 잔상테스트를 가능하게합니다.

DFF독일자동차디스플레이 평가기준은 Sticking image의 측정 방법을 LMK 통해서 진행합니다.

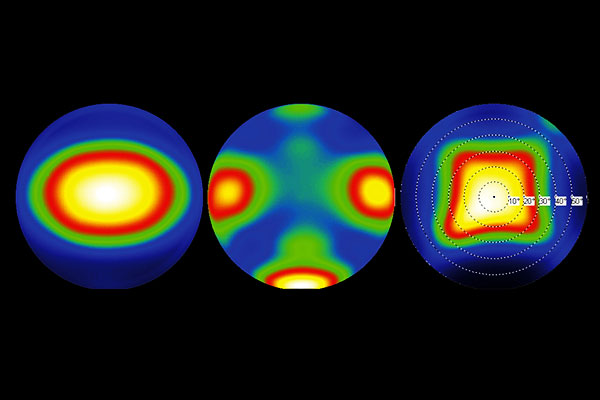

시야각 측정

시야각 측정은 R&D와 생산제어 시스템에서 부분적 휘도 측정과 컨트라스트 측정이 중요한 관심사가 되었습니다.

다른패턴을 이용하여 휘도 분포를 측정하며, 휘도분포도를 측정하는 방식을 이용하여 분리적인 알고리즘을 통해 밝은 영역과 어두운 영역을 탐색하게 되었고 전체의 균일도를 평가할 수 있는 환경이 되었습니다.

이를 통해 카메라의 보는 방향에 의한 컨트라스트 측정 방법을 찾게되었고 컨트라스트 측정 방식은 Bright 이미지에 Dark이미지를 나누는 형태로 계산되어집니다.

광원

디스플레이

자동차

건축/빛공해

도로/터널

광원

측정분야: 공간 휘도 평가 (Spatial Luminance); 전면 픽셀 균일도 평가 (Uniformity); 블랙 무라 평가( Black Mura); 시야각 평가 (Viewing angle); 잔상 평가 (Burn in time)

적용사례: 곡면 디스플레이 평가 (Curved Display); 외광 영향에 따른 시야각 평가(Viewing angle with stray light); 투명 디스플레이 평가(Transparent display)

디스플레이

측정분야: 공간 휘도 평가 (Spatial Luminance); 전면 픽셀 균일도 평가 (Uniformity); 블랙 무라 평가( Black Mura); 시야각 평가 (Viewing angle); 잔상 평가 (Burn in time); 곡면 디스플레이 평가 (Curved Display); 외광 영향에 따른 시야각 평가(Viewing angle with stray light); 투명 디스플레이 평가(Transparent display)

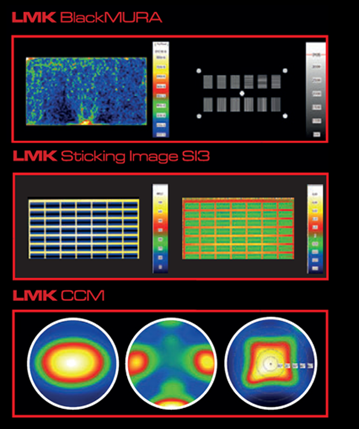

적용사례: 독일 자동차 OEM그룹이 제안한 DFF측정 기준을 기반으로 한 디스플레이 전 영역에 대한 평가를 진행합니다.; 시야각, 컨트라스트, CIE색분포, 휘도, 반사, 응답시간, 그레이 스케일 레벨 등; BlackMURA, 3 layer Sticking image, Conoscopic Contrast Measurement 등의 기존 사용되는 평가 애드온이나 유저에 맞춘 평가 프로그램을 제공 합니다.

자동차

적용분야: 자동차 실내에 사용되는 HUD, Cluster, Navigation, Button 등과 실외에 사용되는 Head lamp, Rear lamp등의 디스플레이 및 lamp의 오브젝트 별 휘도 측정이 가능한 R&D 용으로 주로 사용되는 제품입니다.; 자동차 이외에 디스플레이의 측정 항목들인 컬러, 잔상, BlackMURA, White Uniformity, Black Uniformity 등 디스플레이에서 필요한 대부분 평가 방법에 맞추어져 있으며, 이러한 R&D 용도 이외에 생산라인에서는 디스플레이의 발광 면을 자동으로 추적하여 불량 유/무를 판단하는 전수 검사도 가능합니다.; 하이테크 디지털 CCD 카메라 기반의 시스템으로 500만 화소의 픽셀 센서는 공간적 휘도 분석을 위해 높은 수준의 V(λ) 측정 데이터 추출이 가능합니다.
각 위치별 휘도 정보를 정확하게 취득하여, 빛의 위치와 방향성의 정보를 통해 휘도값을 환산 합니다.

적용사례: 방향등, 주유등, 숫자, 점선 등 클러스터에는 운전자가 확인해야 할 요소들이 다량으로 존재합니다.; 우리는 이런 모든 요소들을 심볼조명이라 하며, 다량의 심볼조명 요소는 LMK를 통해 단 한번의 측정으로 분석, 평가보고서까지 추출이 가능합니다.; 헤드램프(Lightguide, Projection lamp), 클러스터, HUD 등의 휘도, 색도 측정 및 광원 인식기능을 통한 분석이 가능합니다.; 균일도나 시인성 평가나 기타 다양한 유저에 맞춘 분석이 가능합니다.; 독일 Daimler Benz, BMW, Audi등은 이러한 분석 기능등을 LMK를 통해 활용하고 있습니다.

건축/빛공해

적용분야: 빛공해는 인공조명의 부적절한 사용으로 인한 과도한 빛 또는 비추고자 하는 조명영역 밖으로 누출되는 빛이 사람의 건강과 쾌적한 생활을 방해하거나 환경에 피해를 주는 상태입니다.; 건축 및 도로/터널 조명 분야에서의 활용이 특화된 휘도 카메라 시스템으로 광원과 조명 환경에 대한 공간적 분석이 가능한 Portable 타입의 측정 디바이스 입니다.; 조명 환경에 대한 복합적 평가는 단순 포인트 방식의 휘도 측정 장비로는 분석이 불가능하므로 본 제품과 같은 면 휘도 측정시스템을 통하여 각각의 선택적인 휘도 분포를 측정해야만 다양한 환경에 따른 시인성 평가가 가능합니다.; 광원 및 조명기기, 조명환경에 대한 광원의 분포를 이미지화하여 복합적인 평가를 할 수 있으며, 측정 이미지 데이터를 시뮬레이션에 직접 적용하여 데이터 분석을 할 수 있습니다.

적용사례: 인공조명에 대한 눈부심 평가 UGR Unified Glare Rating; 조명환경에 대한 복합적 평가는 단순 포인트 방식의 휘도 측정장비는 불가능하며, 본 장비와 같은 면 휘도 측정 시스템을 통하여 각각의 선택적인 휘도 분포를 측정하여야만 다양한 환경에 따른 시인성 평가가 가능합니다.; 카메라 방식이기 때문에 인간의 눈에 가까운 형태에서의 시야각 적용이 가능하다는 강점이 있으며, Labsoft를 함께 사용할 수 있어 사용자가 원하는 다양한 결과값을 추출할 수 있습니다.; LMK는 환경부 지정의 빛공해 측정 기준장비입니다.

도로/터널

적용분야: 차세대 디스플레이 HUD는 주변 환경과 대상물의 초점을 통한 가시성, 가독성의 분석이 필요합니다.; LMK 시스템은 운전자의 시야와 시점의 평가를 통해 주변환경의 휘도 분석을 통해 정량적인 가시성 평가를 가능하게 합니다.

적용사례: 심볼 평가 :
자동차 내부의 다양한 광원들의 밝기 및 색도의 분포를 중간값 설정을 통해 Bright 영역과 Dark 영역으로 나눠 평가합니다.; 시뮬레이션 프로그램 연동 :
LMK를 통해 측정된 이미지는 OPTIS 시뮬레이션 프로그램과 연동되어, 시뮬레이션결과와 실측결과의 연동이 가능합니다.; LMK는 도로조명을 평가하는 데 가장 좋은 솔루션으로, 도로노면의 광학적 특성을 측정하고, 평가하고, 해석할 수 있습니다.
EN13201 혹은 KS 3701 / 3703에 평가툴을 제공하며 항목은 다음과 같습니다.

- 평균노면휘도(Luminance Average)
- 전면균제도(Uniformity overall)
- 차선축균제도(Uniformity lengthwise)
- 눈부심지수 혹은 임계치증분(Threshold index)

Luminance Intensity & Spectral measuring Automation

LISA

LISA는 소형 디스플레이 측정 장비로 휘도, 색도, 균일도를 측정할 수 있을 뿐만 아니라
Auto Color Calibration Solution(ACC)을 통한 실시간 컬러 켈리브리션이 가능합니다.
디스플레이의 R&D 용도 이외에 생산라인에서 휘도, 컬러 검사를 동해 불량 유/무를 판단하는 전수 검사도 가능합니다.

LISA

부가 기능
1. MS Office®과 모든 문서의 기능 및 측정 data 호환 가능
2. 자주 사용되는 기능을 연결, 기록 가능하게 하기 위해 새로운 TCL 스크립트 언어를 내장
3. 상호 작용 및 이미지 처리 속도 증가
4. LabSoft에서 필수적인 기능 몇가지는 다른 소프트웨어 응용 프로그램으로 ActiveX에서 연결가능
5. 측정된 X,Y,Z의 colour values를 다른 색상 값으로 변환 가능 (e.g. RGB, XYZ, sRGB, EBU-RGB, Lxy, Luv, L*a*b*, HIS, HSV)

구분	LMK6-12
시리얼 번호	TTS
이미지 센서	IMX253
Typ	CMOS Global Shutter
측정각	1.1" 17.6㎜
픽셀 크기	3.45 ㎛
ADC 해상도	12 Bit
픽셀 해상도	12.37 MP
수평 화소	4112
수평 센서 크기	14.2 ㎜
수직 픽셀	3008
수직 센서 크기	10.4 ㎜
내부 필터 직경	23 ㎜
Housing 1	LMK6 LMK6-12³-Color
Housing 2	-
광축(Over base, mm)	40
렌즈 선택	New Tamron M111⁵ Series
자동 렌즈(조절 가능한 초점 및 개구부)	추가 사용가능
Trigger	고급
Modulation	카메라에 통합된 기간 시간을 측정하여 통합 시간을 N으로 설정합니다.
통합 시간 범위	100㎲ ... 15s
통합 시간 범위 (spezification)	1㎳ ... 3s
광도 민감도(cd/m2)/(LSB/s)	0.0025
Lmax @ 1ms(k=4)	10000 ㏅/㎡
Lmax @ 3s(k=4)	3.3 ㏅/㎡
중립 밀도 필터	ND1.2 and 3 Φ55/77㎜
smear	No smear

구분	SPECBOS 1211
스펙트럼 범위	350..,1000㎚
광 대역폭	4.5㎚
파장 해상도	1㎚
디지털 전자 해상도	15 bit ADC
시야각	1.8˚(Luminance mode)
거리/직경 측정	20 - ø6㎜; 100㎝ - ø31㎜ (Luminance mode)
측정값	스펙트럼 광도/조도, 휘도 / 총 광도 / 방사선도, x,y,u', v',CCT, 색 순도, CRI, RGB, PAR, TLCI, ciradian 매트릭스 등
휘도 측정 범위	0.2 ... 150 000 ㏅/㎡ (Illuminant A) 0.2 ... 100 000 ㏅/㎡ (typical warm white LED) (higher values with optional filter)
휘도 정확도	±4.4% (Illuminant A @ 100 ㏅/㎡, k=2)
휘도 반복성	±1%
색도정확도	±0.002 x,y (Illuminant A, k=2)
색상 반복성	±0.0005 x,y (Illuminant A)
조도 측정 범위	1 ... 1 800 000 ㏓ (Illuminant A) 1 ... 1 500 000 ㏓ (typical warm white LED)
조도 정확도	±2.4% (Illuminant A @ 2000 ㏓, k=2)
CCT 반복성	±20 K (Illuminant A)
최대 파장 오류	±0.5㎚ (HgAr line source)
양극화 오류 f8	＜1%
빛을 받는 요소	Backthinned CCD array 2048 pixels (binned)
인터페이스	USB 2.0 fullspeed, Bluetooth (specbos 1211-2-BT) RS232 (specbos 1211-2-RS) LAN (specbos 1211-2-LAN)
치수	180㎜ x 82㎜ x 53㎜
무게	450g
작동 환경	Temperature 10 ... 40℃ Humidity < 85% relative humidity at 35℃
악세사리(포함)	PC software JETI LiVal for Windows 8.1/10, operating instruction and software development kit on BT stick, USB cable, battery charger and trigger connector, tripod, carrying case, protection cap Callibation certificate
악세사리(옵션)	Filters, side view and fiber extended diffusors, add on optics
캘리브레이션	NIST traceable

Gonio Stage
ITEMS		A-AXIS	B-AXIS	C-AXIS
Max Speed	Deg/s	10	10	250
Repeatability	㎜	±0.02	±0.02	±0.01
Travel Range	Deg	±15˚	±10˚	0~30˚
Resolution	Deg	0.01˚	0.01˚	0.01˚
Servo Motor	W	150W	150W
DD Motor	N/m			3N/m
Payload	㎏			5kg
Arc Ball Guide	-
Rotor Magnet	-

Linear Stage
ITEMS		X	Y	Z	X1
Max Speed	㎜/s	150	150	150	150
Repeatability	㎜	±0.02	±0.02	±0.02	±0.02
Stroke	㎜	1000	350	500	800
Servo Motor	-	400W	750W	400W	200W
